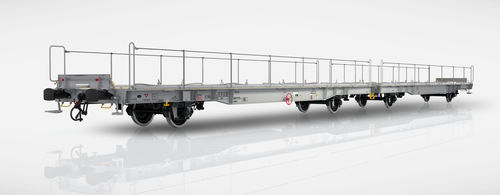

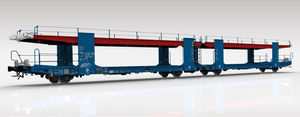

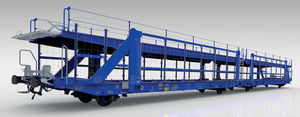

Transporter auf Rädern Laaers L04A

für Container

Eigenschaften

• Dieser Wagen ist für den Transport von Pkws, Kleintransportern und Containern ausgelegt.
• Für den Fahrzeugtransport ist der Wagen mit mit dem Fuß bedienbaren Radkeilen ausgestattet.
• Der Unterboden ist zum Ableiten von Regenwasser ausgelegt und besteht aus feuerverzinkten Gitterüberbrückungsplatten.
• Für den Containertransport müssen umklappbare Bolzen installiert werden.
• Der Wagen ist nach TSI, EN und Group Standards für den Betrieb in der EU ausgelegt.

Einsatzmöglichkeiten

• Beladungsoptionen richten sich nach den Abmessungen der Fahrzeuge.

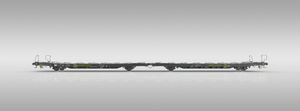

• Der Wagen ist für den Transport von ISO-Containern 20′, 30′ und 40′ (ISO 668) vorgesehen. Radkeile sind beim Containertransport zu entfernen.
• Anordnung der Container gemäß UIC 571-4, Anlage A Zeichnung 3.

Tabelle der Lastgrenzen
basierend auf der Tragfähigkeit der Radsätze (22,5 t):

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

Parameter
Wagenlänge über Puffer: 33.000 mm (ca.)
Untergestell-Länge: 15.560 mm (ca.)
Höhe Puffer-/Kupplungsachse über Schienenoberkante (leer, Neuzustand): 1.040 / 1.020 mm
Radsatzstand (Wheelbase): 10.000 mm
Abstand zwischen äußeren Achsen: 26.200 mm
Raddurchmesser: 920 mm
Bremsklötze: Jurid 816 M
Bremstyp: KE-GP-A(K)-2×10″
Feststellbremse: Bedienung vom Boden aus
Puffertyp: Kategorie A, Hub 105 mm
Schraubenkupplung am Ende der Einheit: 850 kN
Zugvorrichtung mit Haken am Ende der Einheit: 1.000 kN
Zugvorrichtung in der Mitte der Einheit: 1.200 kN
Kurzkuppung in der Mitte der Einheit: 1.200 kN
Automatische Kupplungseinstellung (UIC 530-1): Nein
Leergewicht des Wagens: ca. 30,7 t
Maximale Zuladung: 59,3 t
Maximale Achslast: 18,0 t
Ladelänge: ca. 32.000 mm
Höhe der unteren Ladeebene über Schienenoberkante (leer, Neuzustand) für Container: 1.180 mm
Höhe der unteren Ladeebene über Schienenoberkante (leer, Neuzustand) für Fahrzeuge: 1.165 mm
Ladeprofil: G1 EN 15273-2

Technische Daten

• Modell: Laaers L04A
• Wagenlänge über Puffer: 33.000 mm (ca.)
• Untergestell-Länge: 15.560 mm (ca.)
• Radsatzstand: 10.000 mm
• Abstand zwischen äußeren Achsen: 26.200 mm
• Ladelänge: ca. 32.000 mm
• Leergewicht: ca. 30,7 t
• Maximale Zuladung: 59,3 t
• Maximale Achslast: 18,0 t
• Raddurchmesser: 920 mm
• Bremsklötze: Jurid 816 M
• Bremstyp: KE-GP-A(K)-2×10″
• Puffer: Kategorie A, Hub 105 mm
• Kapazitäten Kupplungen / Zugvorrichtungen: Schraubenkupplung 850 kN; Haken am Ende 1.000 kN; Zugvorrichtung Mitte 1.200 kN; Kurzkuppung Mitte 1.200 kN
• Höhe untere Ladeebene über Schiene (Container): 1.180 mm; (Fahrzeuge): 1.165 mm
• Beladung: Fahrzeuge und ISO 20′/30′/40′ Container (ISO 668)
• Normen: Entworfen nach TSI, EN und Group Standards für den Betrieb in der EU
