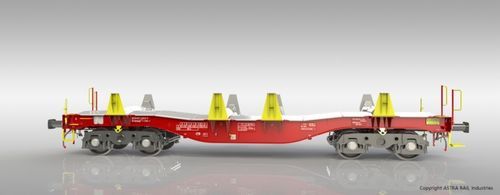

Transporter auf Rädern Smmnpsfür die Stahlindustriefür Schwerlasten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Zugtyp
- auf Rädern
- Merkmal
- für Schwerlasten, für die Stahlindustrie
- Belastbarkeit
79,3 t
(87,4 us ton)
Beschreibung
Übersicht
Leistungsmerkmale
Technische Daten
- Güterwagen für den Transport von heißen Stahlplatten, hauptsächlich zwischen schwedischen Stahlherstellern und -verarbeitern konzipiert.
- Entspricht der General Technical Specification for Freight Car (GTSF) von SJ und den in der GTSF genannten internationalen Anforderungen (TSI, EN, RIV, UIC).
- Untergestell und Längsträger sind für eine mögliche künftige Erhöhung der Achslast auf 30,0 t ausgelegt; das Laufwerk kann für 30,0 t Achslast auf schwedischen Strecken zugelassen werden.
- Alle an der Stahlstruktur befestigten Komponenten sind für den Betrieb unter extremen Winterbedingungen (eingepackter Schnee, Eis, Temperaturen bis -40°C) sowie für Wärmestrahlung/-konvektion von der heißen Plattenoberfläche ausgelegt.
Leistungsmerkmale
- Transport von heißen Stahlplatten mit maximaler Oberflächentemperatur 350°C
- Nutzlast: 79,3 t
- 4-achsige Ausführung; ausgelegt für Normalspur (1.435 mm)
Technische Daten
- Achslast: 25,0 t / Achse
- Spurweite: 1.435 mm
- Lichtraumprofil (ohne Längsträger): G1-TSI
- Lichtraum Schweden (mit Längsträgern): BVF 586.20 Profil F+A
- Bremsregime: "S"
- Bremstyp: Integrated Clasp Brake System (ICB)
- Höchstgeschwindigkeit (beladen): 100 km/h
- Höchstgeschwindigkeit (leer): 120 km/h
- Klimaklasse: Tn
- Minimaler Kurvenradius (Rmin): 100,0 m / 70,0 m
- Pufferbauart: Kategorie C, UIC 526-1
- Schraubenkupplung: 850 kN, UIC 826
- Zugvorrichtung: 1000 kN / 21 kJ, UIC 520
- Länge über Puffer: 13.900 mm
- Tara: 20,7 t
- Max. Wagenhöhe: 2.388 mm
- Ladefläche innen – innerhalb der Endtaschen: 12.052 mm
- Max. Ladebreite – innerhalb der seitlichen Anschläge der Längsträger: 2.975 / 2.601 mm
- Höhe der seitlichen Anschläge über T.O.R.: 2.140 mm
- Ladehöhe des unbeladenen Wagens über T.O.R – Träger A: 1.700 mm
- Ladehöhe des unbeladenen Wagens über T.O.R – Träger B: 1.620 mm
- Drehgestelltyp: Axle Motion III
- Raddurchmesser: 920 mm
