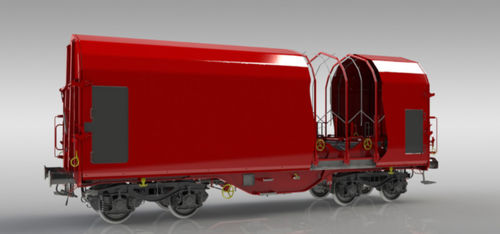

Transporter auf Rädern Shimmns ttu 728

für die Stahlindustriefür Spulen

Eigenschaften

• Gedeckter Güterwagen, ausgelegt für den Transport von kaltgewalzten Stahlcoils in speziellen Wiegen.
• Die Coils werden durch eine von beiden Wagenenden aufrollbare Plane geschützt, die etwa zwei Drittel des Wagens öffnen lässt.
• Befüllung und Entladung von oben und von den Seiten mittels Industriekranen und Hebevorrichtungen möglich.
• Konstruktion erfüllt TSI-, EN- und UIC-Anforderungen; TEN GE-Kennzeichnung für den Verkehr.

Kapazitäten (Wiegencharakteristik)
Eigenschaft | Wiege 1 | Wiege 2 | Wiege 3 | Wiege 4 | Wiege 5
Max. Ø der Coil [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Min. Ø der Coil [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Max. Gewicht der Coil [t] | 36 | 17 | 45 | 17 | 36


Parameter

• Radsatzlast: 22,5 t / Achse
• Spurweite: 1.435 mm
• Ladeprofil: G1 TSI
• Bremsregime: S
• Bremsentyp: GP-A (K)
• Höchstgeschw. bei 90,0 t: 100 km/h
• Höchstgeschw. bei 58,0 t: 120 km/h
• Klimabedingung: T1
• Min. Radius (Einzelwagen): 35,0 m
• Länge über Puffer: 12.040 mm
• Eigengewicht: ~22,7 t / 22,0 t (leichte Drehgestelle)
• Nutzlast: ~67,3 t
• Drehgestelltyp: Y25Ls1-K / Y25Lsd-KP1
• Anzahl Wiegen: 5
• Breite in Wiege: 2.410 mm
• Anzahl Arme: 20 Stk. (4 pro Coil)
• Coil-Befestigung: Schraubenmechanismus
• Oberfläche der Wiegen: Gummi 10 mm
• Anzahl innerer Bögen: 7
• Stützen zwischen Bögen: Ja
• Vorderwandmechanismus: 4 Punkte

Maße
Alle Maße sind in Millimetern.

Technische Daten

• Radsatzlast: 22,5 t / Achse
• Spurweite: 1.435 mm
• Ladeprofil: G1 TSI
• Bremsregime: S
• Bremsentyp: GP-A (K)
• Höchstgeschw. bei 90,0 t: 100 km/h
• Höchstgeschw. bei 58,0 t: 120 km/h
• Klimabedingung: T1
• Min. Radius (Einzelwagen): 35,0 m
• Länge über Puffer: 12.040 mm
• Eigengewicht: ~22,7 t / 22,0 t (leichte Drehgestelle)
• Nutzlast: ~67,3 t
• Drehgestelltyp: Y25Ls1-K / Y25Lsd-KP1
• Anzahl Wiegen: 5
• Breite in Wiege: 2.410 mm
• Anzahl Arme: 20 Stk. (4 pro Coil)
• Coil-Befestigung: Schraubenmechanismus
• Oberfläche der Wiegen: Gummi 10 mm
• Anzahl innerer Bögen: 7
• Stützen zwischen Bögen: Ja
• Vorderwandmechanismus: 4 Punkte
