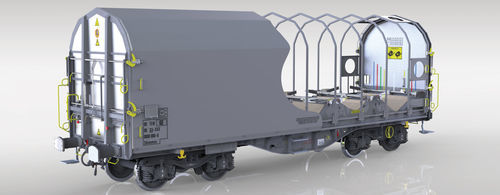

Transporter auf Rädern Shimmns S12A

für die Stahlindustriefür Spulenautomatisiert

Merkmale

• Dieser gedeckte Güterwagen dient dem Transport von kaltgewalzten Stahlcoils, die in speziellen Wiegen liegen.
• Die Coils sind durch eine an beiden Wagenenden aufrollbare Plane gegen Witterungseinflüsse geschützt. Die Plane ermöglicht eine Öffnung des Wagens bis zu 2/3.
• Der Wagen ist zum Be- und Entladen von oben und von den Seiten mit Industriekranen und Hebezeugen zugänglich.
• Die Konstruktion des Wagens erfüllt die Anforderungen der TSI-, EN- und UIC-Normen und trägt die TEN GE Kennzeichnung für den Betrieb.
• Der Wagen ist mit dem Ladungsschutzsystem ECSS – Efficient Coil Security System ausgestattet. Die Arme können von einer Seite aus bedient werden, ohne auf die andere Wagenseite gehen zu müssen. Der Antriebsmechanismus der Arme basiert auf einem Differential. System urheberrechtlich geschützt.
• Der Unterrahmen erfüllt die Bestimmungen EN 12663-2 und UIC 530-1 für die Montage eines automatischen Kupplers.

Kapazitäten
Lade-Wiegen | Wiege 1 | Wiege 2 | Wiege 3 | Wiege 4 | Wiege 5
Min. Ø der Spule [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Max. Ø der Spule [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Max. Gewicht der Spule [t] | 34 | 17 | 45 | 17 | 34

Vorteile

• Reduziertes Tara-Gewicht (19,3t).
• Vereinfachte Wartung des Wagens.
• Vereinfachte Arm-Bedienung – verkürzte Zeit für Ladungssicherung/-freigabe.
• Recyclingfreundliche Materialien bei Armen und Verkleidung der Stirnwände.
• Möglichkeit elektrischer Arm-Antriebe (automatisierter Sicherungs-/Freigabeprozess). Optionen: Anzahl der Arme 16 Stk. (oder 12 Stk., oder 20 Stk.); minimale Ladebreite ca. 470 mm, maximale Ladebreite ca. 2.100 mm.

Hinweise
Der Wagen ist für den Transport von kaltgewalzten Stahlcoils auf speziellen Wiegen ausgelegt und ermöglicht Top- und Seitenbe-/-entladung mittels Industriekranen und Hebezeugen. Die Plane an beiden Enden erlaubt eine Öffnung bis zu zwei Dritteln des Wagens. Die Ladungssicherung erfolgt mittels ECSS (Efficient Coil Security System) mit Armen, die über einen Differentialmechanismus angetrieben und von einer Seite aus bedient werden können.

Technische Daten

• Modell: Shimmns S12A
• Radsatzlast: 22,5 t / Achse
• Spurweite: 1.435 mm
• Ladeprofil: G1-TSI
• Bremsregime: "S"
• Bremsentyp: KE oder SW, kompakt oder standard
• Max. Geschwindigkeit bei 90,0 t: 100 km/h
• Max. Geschwindigkeit bei 58,0 t: 120 km/h
• Klimazustand: T1
• Minimaler Kurvenradius Rmin: 35,0 m
• Länge über Puffer: 12.040 mm
• Tara-Gewicht: 18,9 t
• Nutzlast: 71,1 t
• Drehgestelltyp: Y25Lsd-K (andere Typen auf Anfrage)
• Radsatz: BA303 (andere Typen auf Anfrage)
• Bremsklotztyp: C810
• Anzahl der Wiegen: 5
• Breite in der Wiege: 2.410 mm
• Anzahl der Arme: 20 Stk. (Optionen verfügbar)
• Armentyp: leicht / gerade
• Spulenfixierung: ECSS (Efficient Coil Security System)
• Oberfläche der Wiegen: Sperrholz
• Anzahl der Zwischenbögen: 11
• Vorderwandmechanismus: 4 Punkte
