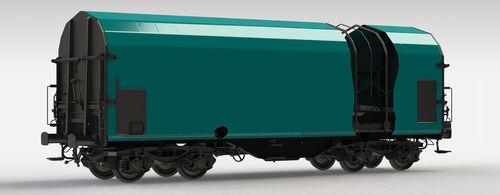

Transporter auf Rädern Shimmns

für die StahlindustrieHubfür Spulen

Merkmale

• Geschlossener Güterwagen, ausgelegt für den Transport von kaltgewalzten Stahlcoils in speziellen Wiegen.
• Coils werden durch eine an beiden Wagenenden öffnbare Plane geschützt, sodass bis zu 2/3 des Wagenaufbaus geöffnet werden können.
• Be- und Entladung von oben und von den Seiten mittels Industriekranen und Hebevorrichtungen möglich.
• Konstruktion erfüllt TSI-, EN- und UIC-Normen und trägt die TEN GE-Kennzeichnung für den Verkehr.
• Ausgestattet mit dem patentierten ECSS (Efficient Coil Security System) zur Ladungssicherung; die Arme lassen sich von einer Seite bedienen, ohne die Wagenseite zu wechseln.
• Der Antrieb der Arme basiert auf einem Differenzial; der Unterbau entspricht EN 12663-2 und UIC 530-1 für die Montage eines automatischen Kupplers.

Kapazitäten
Merkmal | Wiege 1 | Wiege 2 | Wiege 3 | Wiege 4 | Wiege 5
Min. ø der Spule [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Max. ø der Spule [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Max. Gewicht der Spule [t] | 34/36 | 17 | 45 | 17 | 34/36


Vorteile

• Reduzierte Leermasse-Optionen (ab 19,3 t).
• Vereinfachte Wartung und Service des Wagens.
• Schnellere Arm-Bedienung zum Sichern/Freigeben der Ladung, verkürzt Handhabungszeiten.
• Arme und Verkleidung der Stirnwand aus recyclingfähigen Materialien.
• Option elektrischer Arm-Antriebe zur Automatisierung des Ladungssicherungs-/Freigabeprozesses:
  • Standardanzahl Arme: 20 Stk. (betrieblich auch mit 12 oder 16 Stk. möglich).
  • Min. Ladebreite ca. 470 mm; Max. Ladebreite ca. 2.100 mm.

Parameter
Achslast | 22,5 t / Achse
Spurweite | 1.435 mm
Lichtraumprofil | G1-TSI
Bremssystem | S
Bremstyp | GP-A (K)
Max. Geschwindigkeit bei 90,0 t | 100 km/h
Max. Geschwindigkeit bei 58,0 t | 120 km/h
Klimabedingung | T1
R_min | 35,0 m
Länge über Puffer | 12.040 mm
Eigengewicht | ~ 21,8 t / 21,0 t (leichte Drehgestelle)
Nutzlast | ~ 68,2 t
Drehgestelltyp | Y25Ls1-K / Y25Lsd-KP1
Anzahl der Wiegen | 5
Breite in Wiege | 2.410 mm
Anzahl der Arme | 12 Stk. (4 in der Mitte)
Befestigungsart der Coils | UIC
Oberfläche der Wiegen | Sperrholz 24 mm
Anzahl Zwischenbögen | 7
Stützen zwischen Bögen | Ja
Frontwandmechanismus | 4 Punkte


Maße
Alle Maße in Millimetern. Eine schematische Zeichnung ist auf der Original-Produktseite zur Ansicht verfügbar.
