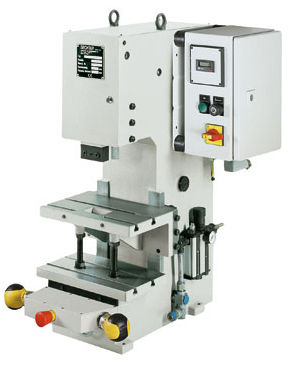

Pneumatische Presse 20 kN KHP

Kniehebelmit Steuerpedal

Produktübersicht
Pneumatische Kniehebelpresse mit spezifischen Maßen und technischen Merkmalen, geeignet für präzises und effizientes Pressen.

Maßtabelle
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

Zubehör

• Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
• Fusstaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Zweihandsicherheitssteuerung ZS08
• SpiceFlex modular
• Verstellbares Gelenkstück, Stößelfeineinstellung
• SE Serie für eine Zweihand-Sicherheitssteuerung
• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung

Einzigartigkeit
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt.

Charakteristiken / Spezifikationen techn. (übersicht)

• Pressenart: Pneumatische Kniehebelpresse
• Betätigungsart: Mit Steuerung (optional)
• Ausladung: 120 mm
• Einbauhöhe verstellbar: Max. 250 mm
• Hublänge: 5 mm - 40 mm
• Krafterzeugung: Kniehebel
• Max. Presskraft im UT: 20 kN
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 20 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Pneumatische Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerung ES06: Optional
• Zweihand-Sicherheitssteuerung ZS06: Optional
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung Spice Flex: Optional
• Presskraft im UT: 30 kN
• Standardfarbe: RAL 7035
• Gewicht: 150 kg
