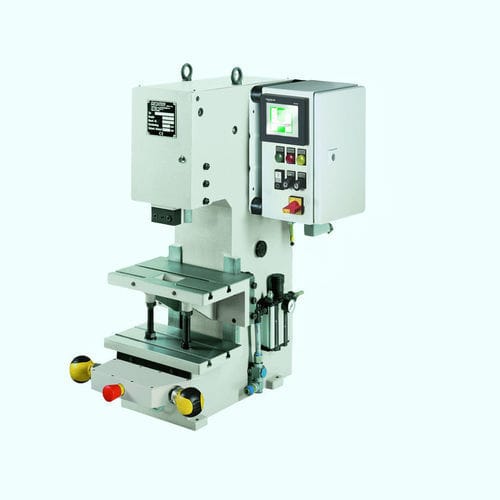

Pneumatische Presse 70 KHP

Kniehebelmit Steuerpedal

Produktübersicht
Pneumatische Kniehebelpresse, Modell KHP, mit einer maximalen Presskraft von 70 kN. Hublänge einstellbar von 5 mm bis 62 mm. Einbauhöhe verstellbar bis 295 mm. Betriebsdruck: 6 bar. Ausladung (E): 160 mm. Standardfarbe RAL 7035. Gewicht: 354 kg.

Maße
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Zubehör

• Fusstaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Zweihand-Sicherheitssteuerung ZS08
• SpiceFlex modular
• Verstellbares Gelenkstück, Feineinstellung des Stößels
• SE Serie für einfache Zweihand-Sicherheitssteuerung
• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung

Schiebetisch Optionen

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung

Besondere Merkmale
Spielfrei einstellbare Prismenführung. Abnehmbares Klemmstück von vorne zugänglich. Einspannzapfen-Auslegung verhindert Beschädigung des Zapfens.

Technische Daten

• Pressenart: Pneumatische Kniehebelpresse
• Betätigungsart: Mit Steuerung (optional)
• Ausladung (E): 160 mm
• Einbauhöhe verstellbar: Max. 295 mm
• Hublänge: 5 mm - 62 mm
• Krafterzeugung: Kniehebel
• Max. Presskraft im UT: 70 kN
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 25 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Pneumatische Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung SpiceFlex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 354 kg
