Druckluftpresse 30 KHP

VerbindungMontageKniehebel

Produktname

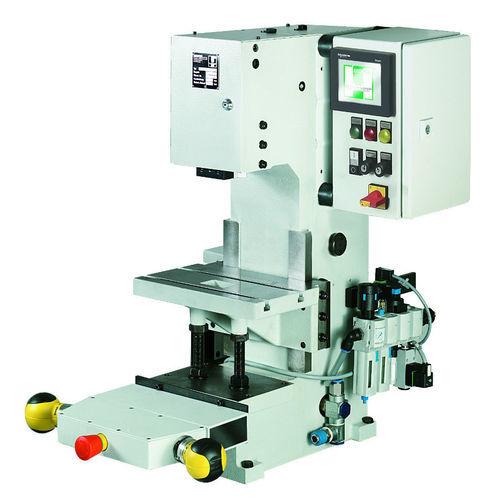

Pneumatische Kniehebelpresse KHP 30 kN

Übersicht
Die pneumatische Kniehebelpresse KHP (30 kN) für präzises und effizientes Pressen in Montage- und Fügevorgängen. Einstellbare Einbauhöhe bis 250 mm und Hublänge 5–40 mm. Ausladung 120 mm. Krafterzeugung über Kniehebel mit max. Presskraft 30 kN im Unteren Totpunkt. Verdrehgesicherte Prismenführung mit spielfreiem Einstellmechanismus und abnehmbarem Klemmstück für einfache Handhabung. Betriebsdruck 6 bar. Pneumatischer Anschluss 1/2''. Optionale Zweihand-Sicherheitssteuerungen (ZS08, SpiceFlex). Standardfarbe RAL 7035. Gewicht ca. 150 kg.

Maßtabelle
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 40
Y: 815

Zubehör

• Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
• Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Zweihandsicherheitssteuerung ZS08
• SpiceFlex modular
• Verstellbares Gelenkstück, Stößelfeineinstellung
• SE Serie für eine Zweihand-Sicherheitssteuerung
• Hochbelastbarer Schiebetisch, mechanisch (verschiedene Varianten)

Einzigartigkeit
Spielfrei einstellbare Prismenführung für präzise Führung. Das Klemmstück kann nach vorn abgenommen werden, ohne den Einspannzapfen zu beschädigen, was Werkzeugwechsel erleichtert.

Charakteristika / Technische Spezifikationen

• Pressenart: Pneumatische Kniehebelpresse
• Betätigungsart: Mit Steuerung (optional)
• Ausladung: 120 mm
• Einbauhöhe verstellbar: Max. 250 mm
• Hublänge: 5 mm - 40 mm
• Krafterzeugung: Kniehebel
• Max. Presskraft im UT: 30 kN
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 20 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Pneumatische Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung Spice Flex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 150 kg
