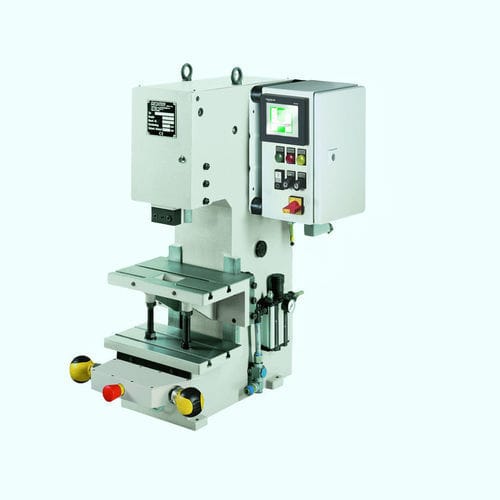

Pneumatische Presse 100 KHP

EinständerKniehebelmit verstellbarem Tisch

Maßtabelle
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 140
Xmax: 275
X1: 0-40
Y: 1001

Technische Daten

• Pressenart: C-Ständer mit verstellbarem Tisch
• Betätigungsart: Steuerung (optional)
• Ausladung: 160 mm
• Einbauhöhe verstellbar: Max. 275 mm
• Hublänge: 5 mm - 40 mm
• Krafterzeugung: Kniehebel
• Max. Presskraft im UT: 100 kN
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 25 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Pneumatische Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerung ES06: Optional
• Zweihand-Sicherheitssteuerung ZS06: Optional
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung Spice Flex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 354 kg

Zubehör

• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
• Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Zweihandsicherheitssteuerung ZS08
• SpiceFlex modular
• Verstellbares Gelenkstück, Stößelfeineinstellung
• SE Serie für eine Zweihand-Sicherheitssteuerung

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung

Einzigartigkeit
Einzigartig bei GECHTER: spielfrei einstellbare Prismenführung. Das Klemmstück kann nach vorn abgenommen werden, ohne den Einspannzapfen zu beschädigen.

Charakteristiken / Spezifikationen technische

• Modellreihe: KHP
• Max. Presskraft im UT: 100 kN
• Betriebsdruck: 6 bar
• Hublänge: 5 mm - 40 mm
• Ausladung: 160 mm
• Einbauhöhe verstellbar: Max. 275 mm
• Aufnahmebohrung: Ø 25 H7
• Pneumatische Anschlussleitung: 1/2''
• Gewicht: 354 kg
• Pressenart: C-Ständer mit verstellbarem Tisch
• Krafterzeugung: Kniehebel
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führung: Prismenführung, spielfrei einstellbar durch Stellleisten
• Standardfarbe: RAL 7035
• Zweihand-Sicherheitssteuerungen: ES06 / ZS06 / ZS08 / SpiceFlex (optional)
