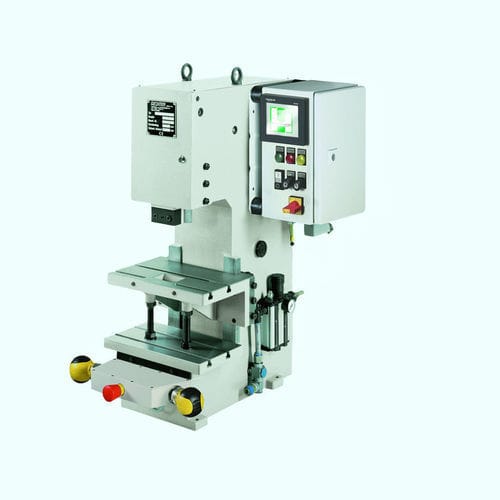

Pneumatische Presse 50 KHPUmformKniehebelmit Steuerpedal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- pneumatisch
- Funktion
- Umform
- Struktur
- Kniehebel
- Weitere Eigenschaften
- mit Steuerpedal
- Kraft
50 kN
- Hub
Max: 62 mm
(2,441 in)Min: 5 mm
(0,197 in)- Maximaldruck
6 bar
(87 psi)- Gewicht
354 kg
(780 lb)
Beschreibung
Produktübersicht
Pneumatische Kniehebelpresse der Baureihe KHP mit einer maximalen Presskraft von 50 kN. Ausgelegt für präzises und effizientes Pressen; betriebsbereit mit Steuerung optional verfügbar. Die Produktseite enthält Maßzeichnungen, vollständige technische Daten, optionale Sicherheitssteuerungen und ein Sortiment an Zubehör für automatische oder manuelle Anwendungen.
Maßtabelle
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001
Zubehör
Einzigartigkeit
Spielfrei einstellbare Prismenführung, einzigartig bei GECHTER. Das Klemmstück kann nach vorn entfernt werden, ohne den Einspannzapfen zu beschädigen. Beinhaltet 2x Befestigungsbohrungen DIN 650 M10x12.
Charakteristiken / Spezifikationen technische
Pneumatische Kniehebelpresse der Baureihe KHP mit einer maximalen Presskraft von 50 kN. Ausgelegt für präzises und effizientes Pressen; betriebsbereit mit Steuerung optional verfügbar. Die Produktseite enthält Maßzeichnungen, vollständige technische Daten, optionale Sicherheitssteuerungen und ein Sortiment an Zubehör für automatische oder manuelle Anwendungen.
Maßtabelle
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001
Zubehör
- Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
- Zweihandsicherheitssteuerung ZS08
- SpiceFlex modular
- Verstellbares Gelenkstück, Stößelfeineinstellung
- SE Serie für eine Zweihand-Sicherheitssteuerung
- Einspannzapfen ohne Bund
- Einspannzapfen mit Bund
- Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
- Hochbelastbarer Schiebetisch, mechanisch
- Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
- Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung
Einzigartigkeit
Spielfrei einstellbare Prismenführung, einzigartig bei GECHTER. Das Klemmstück kann nach vorn entfernt werden, ohne den Einspannzapfen zu beschädigen. Beinhaltet 2x Befestigungsbohrungen DIN 650 M10x12.
Charakteristiken / Spezifikationen technische
- Pressenart: Pneumatische Kniehebelpresse
- Betätigungsart: Mit Steuerung (optional)
- Ausladung: 160 mm
- Einbauhöhe verstellbar: Max. 295 mm
- Hublänge: 5 mm - 62 mm
- Krafterzeugung: Kniehebel
- Max. Presskraft im UT: 50 kN
- Betriebsdruck: 6 bar
- Aufnahmebohrung: Ø 25 H7
- Werkstückklemmung: Abnehmbares Klemmstück
- Führungsart: Prismenführung
- Führung verdrehgesichert: Prismenführung
- Führung spielfrei einstellbar: Durch Stellleiste
- Anschlussleitung: 1/2''
- Zweihand-Sicherheitssteuerung ES06: Optional
- Zweihand-Sicherheitssteuerung ZS06: Optional
- Zweihand-Sicherheitssteuerung ZS08: Optional
- Zweihand-Sicherheitssteuerung Spice Flex: Optional
- Standardfarbe: RAL 7035
- Gewicht: 354 kg
