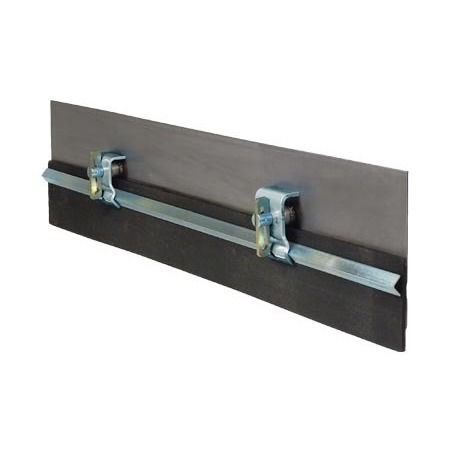

Klemmverbinder RMC1 series

Die Skirt-Klemme RMC1 sichert Skirt-Board und Skirt-Gummi in den Beschickungszonen von Förderern und verringert Materialaustrag, Reinigungsaufwand und Förderer-Ausfallzeiten.

Eigenschaften und Vorteile

• Einfacher Einbau mit wenigen Teilen und Schritt-für-Schritt-Anleitung
• Sicherer Servicezugang an der Förderseite für Montage und Wartung
• Schnelle Einstellung über Verriegelungskeile an den Klemmenstiften
• Antivibrationsstift sorgt dafür, dass der Stift während des Betriebs verriegelt bleibt
• LS (Limited Space) Modell für beengte Bereiche und mobile Geräte verfügbar
• Pick-A-Length (PAL) PAK Option für spezielle oder längere Längenanforderungen
• Bolt-On PAL PAK verfügbar, wenn Schweißen nicht möglich ist

Installation

• Skirt-Board und Gummi nicht enthalten
• Eine Skirt-Klemme enthält zwei Klemmplatten (Standard oder LS), zwei Klemmstifte und eine Klemmstange 4' (1,2 m)
• Das Pick-A-Length (PAL) PAK enthält 2 Klemmplatten und 2 Klemmstifte — der Kunde liefert die Klemmstange (1" x 1" x 1/8" Winkel) in der benötigten Länge

PAL PAKs pro Systemlänge

• Skirting-Systemlänge → benötigte PAL PAKs
  • 1'-4' (0,3 m–1,2 m): 1
  • 5'-8' (1,5 m–2,4 m): 2
  • 9'-12' (2,8 m–3,8 m): 3
  • 13'-16' (4,0 m–4,9 m): 4
  • 17'-20' (5,2 m–6,1 m): 5

Technische Merkmale / Spezifikationen

• Modulgröße: 4' (1200 mm)
• Skirt-Gummistärkenbereich: 5/16" bis 3/4" (8 bis 19 mm)
• Gesamthöhe: Standard 7" (180 mm); LS 4,5" (115 mm)
• Abstand Stift zur Klemmstange: Standard 4" (100 mm); LS 2,5" (65 mm)
• Im Lieferumfang einer Standard-Skirt-Klemme: 2 Klemmplatten (Standard oder LS), 2 Klemmstifte, 1 Klemmstange (4' / 1,2 m)
• PAL PAK enthält 2 Klemmplatten und 2 Klemmstifte; Klemmstange vom Kunden lieferbar (1" x 1" x 1/8" Winkel) in erforderlicher Länge
