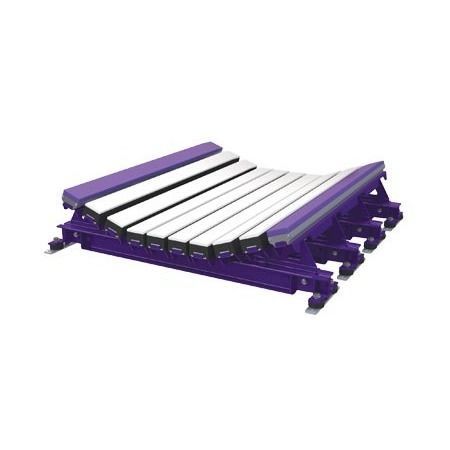

Prallbett für Bandförderer-Beladestation DRX™ 1500

Übersicht
Die DRX™ 1500 Aufprallbetten sind konstruktiv ausgelegte, schlagabsorbierende Förderbett-Systeme, die maximalen Schutz des Bandes im Beschickungsbereich bieten. Das System kombiniert robuste Strukturkomponenten mit proprietären Energie-Reduktionsmerkmalen zur Steigerung der Haltbarkeit und zur Vereinfachung der Wartung.

Merkmale und Vorteile

• Komplettes System, ausgelegt für überlegenen Bandenschutz im Beschickungsbereich
• Exklusive Velocity Reduction Technology™ mit Impact Bar Supports und Isolation Mounts bietet zwei Stufen der Schlagenergie-Reduktion
• Einfache Wartung dank Slide-Out Service Design
• Trichterwinkel verfügbar: 20° und 35° (andere Winkel auf Anfrage)
• Verfügbare Bettlängen: 4' (1,2 m) und 5' (1,5 m)

Installation

• Der Impact Bed Handy Wrench wird für Wartung und Installation empfohlen (siehe Installation Tools)

Shim-Anforderungen

• Für C- oder D-Rollen (5 in / 125 mm und 6 in / 150 mm):
  • Aufprallbettgröße 24–36 in (600–900 mm): (1) Shim-Kit verwenden; Rolle um 0,5 in (13 mm) anheben [5 in Rollen: (1) Shim-Kit verwenden; 6 in Rollen: keine Kits erforderlich]
  • Aufprallbettgröße 42–72 in (1050–1800 mm): keine Kits erforderlich [5 in Rollen]; (1) SHIM-KITL verwenden; Bett um 0,5 in (13 mm) anheben [6 in Rollen]
• Für CEMA E-Rollen (6 in / 150 mm und 7 in / 175 mm):
  • Aufprallbettgröße 36–60 in (900–1500 mm): (3) SHIM-KITL verwenden; Bett um 1,5 in (38 mm) anheben [6 in Rollen]; (4) SHIM-KITL verwenden; Bett um 2 in (50 mm) anheben [7 in Rollen]
  • Aufprallbettgröße 72 in (1800 mm): (4) SHIM-KITL verwenden; Bett um 2 in (50 mm) anheben [6 in Rollen]; (5) SHIM-KITL verwenden; Bett um 2,5 in (64 mm) anheben [7 in Rollen]

Dokumente und Medien (Auswahl)

• Installationshandbuch und Produktdatenblatt verfügbar (siehe Produktdokumente)
• Demonstrationsvideo: DRX™ Impact Beds Demonstration Video

Technische Daten

• Maximale Bandgeschwindigkeit: 1000 fpm (5 m/sec)
• Maximale Temperaturfestigkeit: -40°F bis 180°F (-40°C bis 82°C)
• Material der Impact-Bar: UHMW-Polyethylen, Gummipolster und Aluminiumprofil
• Aufprallenergie / Bewertung: 750 - 1500 lb-ft (100 - 200 kg-m); für DRX1500 ist die Aufprallenergiekategorie mit 750 bis 1500 lb-ft angegeben
• Verfügbar für Bandbreiten: 24 bis 72 in (600 bis 1800 mm)
• Trichterwinkel angeboten: 20° und 35° (andere Winkel auf Anfrage)
• Bettlängen: 4' (1,2 m) und 5' (1,5 m)
