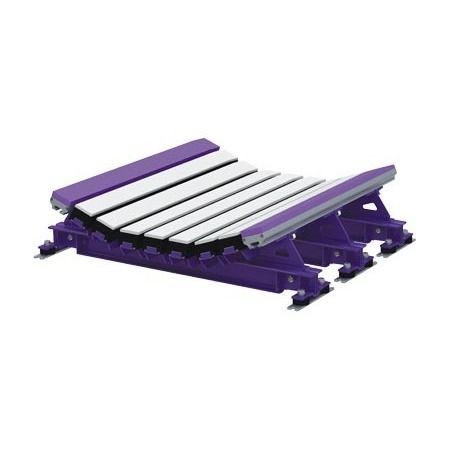

Prallbett für Bandförderer-Beladestation DRX™ 750

Die DRX™ 750 Aufprallbetten sind schwere Aufprallbetten für Förderbänder, ausgelegt für maximalen Bandschutz in der Ladezone. Das System integriert die Velocity Reduction Technology™ und robuste Komponenten zur Aufnahme der Aufprallenergie bei gleichzeitig vereinfachter Wartung.

Merkmale und Vorteile

• Vollständiges System zur überlegenen Bandschutz in der Ladezone
• Exklusive Velocity Reduction Technology™, einschließlich Impact Bar Supports und Isolation Mounts, bietet zwei Stufen der Reduzierung der Aufprallkraft
• Einfache Wartung durch Slide-Out Service
• Trugetwinkel: 20° und 35° (andere Winkel auf Anfrage)
• Verfügbare Bettenlängen: 4' (1200 mm) und 5' (1500 mm)

Installation

• Der Impact Bed Handy Wrench wird für Wartung und Installation empfohlen (siehe Installationswerkzeuge)

Shim-Anforderungen (Tabellenzusammenfassung)

• Für CEMA C oder D Umlenkrollen (5" / 125 mm und 6" / 150 mm):
  • 24"–36" (600–900 mm): 5"-Rollen — (1) Shim-Kit verwenden und Rolle um 0,5" (13 mm) erhöhen; 6"-Rollen — keine Kits erforderlich
  • 42"–72" (1050–1800 mm): 5"-Rollen — keine Kits erforderlich; 6"-Rollen — (1) SHIM-KITL verwenden und Bett um 0,5" (13 mm) erhöhen
• Für CEMA E Umlenkrollen (6" / 150 mm und 7" / 175 mm):
  • 36"–60" (900–1500 mm): 6"-Rollen — (3) SHIM-KITL verwenden und Bett um 1,5" (38 mm) erhöhen; 7"-Rollen — (4) SHIM-KITL verwenden und Bett um 2" (50 mm) erhöhen
  • 72" (1800 mm): 6"-Rollen — (4) SHIM-KITL verwenden und Bett um 2" (50 mm) erhöhen; 7"-Rollen — (5) SHIM-KITL verwenden und Bett um 2,5" (64 mm) erhöhen

Technische Daten

• Modell: DRX™ 750
• Hersteller: Flexco
• Maximale Bandgeschwindigkeit: 1000 fpm (5 m/sec)
• Maximale Temperaturberechnung: -40°F bis 180°F (-40°C bis 82°C)
• Material der Aufprallleisten: UHMW-Polyethylen, Gummipolster und Aluminiumprofil
• Aufprallenergie / Aufprallbewertung: DRX750 — 200 bis 750 lb-ft (≈25–100 kg·m)
• Verfügbare Bandbreiten: 24" bis 72" (600 bis 1800 mm)
• Bettlängen: 4' (1,2 m) und 5' (1,5 m)
• Trugetwinkel: 20° und 35° (andere Winkel auf Anfrage)
• Beispiele für Tonnagebewertung: ca. 8.100 bis 19.000 ton/hr je nach Bandbreite und Bettlänge (variiert je nach Variante)
• Wartung: Slide-Out Service für einfachen Zugang; kompatibles Installationswerkzeug: Impact Bed Handy Wrench
• Ersatzteile & Zubehör verfügbar: Impact Bar Bolt Kit, Impact Bar Supports, Isolation Mount Kit, Impact Bars (UHMW-Varianten), Shim Kits, Slider Bars, Handy Wrench, etc.
