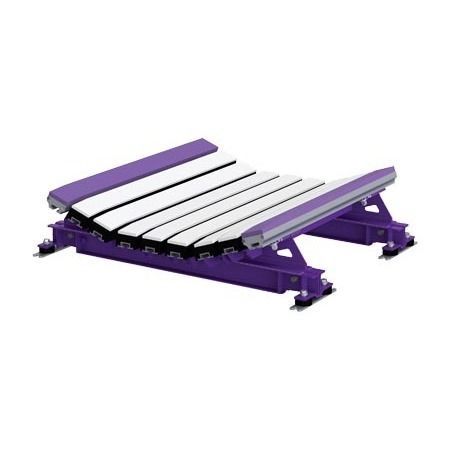

Prallbett für Bandförderer-Beladestation DRX™ 200

Die Aufprallbetten DRX-143-100 sind so konstruiert, dass sie im Beschickungsbereich maximalen Bandschutz bieten, indem schlagdämpfende Komponenten in die gesamte Bettenkonstruktion integriert werden.

Merkmale und Vorteile

• Komplettes System zum Schutz des Förderbands an der Beschickungsstelle.
• Exklusive Geschwindigkeitsreduktions-Technologie mit Aufprallbalkenstützen und Isolationsaufhängungen, die zwei Stufen der Aufprallenergie-Reduzierung bieten.
• Herausziehbares Slide-Out Service-Design für schnelle und sichere Wartung.
• Erhältlich in mehreren Trichterwinkeln und Bettlängen zur Anpassung an verschiedene Installationen.

Shim-Anforderungen für DRX200, DRX750 und DRX1500

• Tabelle: CEMA C oder D (5" / 125 mm) und CEMA C oder D (6" / 150 mm) Rollen
  • AUFPRALLBETT-GRÖSSE | CEMA C ODER D, 5" (125 mm) ROLLEN | CEMA C ODER D, 6" (150 mm) ROLLEN
  • 24"–36" (600–900 mm) | Verwenden Sie (1) Shim-Kit; Rolle um 0,5" (13 mm) anheben | Keine Kits erforderlich
  • 42"–72" (1050–1800 mm) | Keine Kits erforderlich | Verwenden Sie (1) SHIM-KITL; Bett um 0,5" (13 mm) anheben
• Tabelle: CEMA E (6" / 150 mm) und CEMA E (7" / 175 mm) Rollen
  • AUFPRALLBETT-GRÖSSE | CEMA E, 6" (150 mm) | CEMA E, 7" (175 mm)
  • 36"–60" (900–1500 mm) | Verwenden Sie (3) SHIM-KITL; Bett um 1,5" (38 mm) anheben | Verwenden Sie (4) SHIM-KITL; Bett um 2" (50 mm) anheben
  • 72" (1800 mm) | Verwenden Sie (4) SHIM-KITL; Bett um 2" (50 mm) anheben | Verwenden Sie (5) SHIM-KITL; Bett um 2,5" (64 mm) anheben

Installation

• Der Impact Bed Handy Wrench ist bei Installation und Wartung hilfreich. Siehe verfügbare Installationswerkzeuge und Anleitungen für weitere Hinweise.

Technische Daten

• Modell / Serie: DRX-143-100 Impact Beds
• Maximale Bandgeschwindigkeit: 1000 fpm (5 m/s)
• Temperaturbereich: -40° bis 180° F (-40° bis 82° C)
• Material der Aufprallleiste: UHMW-Polyethylen, Gummipolster und Aluminiumprofil
• Aufprallenergiebewertung: bis zu 200 lb-ft (DRX200)
• Verfügbare Bandbreiten: 24" bis 72" (600 bis 1800 mm)
• Trichterwinkel: 20° und 35° (andere Winkel auf Anfrage)
• Bettlängen: 4' (1,2 m) und 5' (1,5 m)
