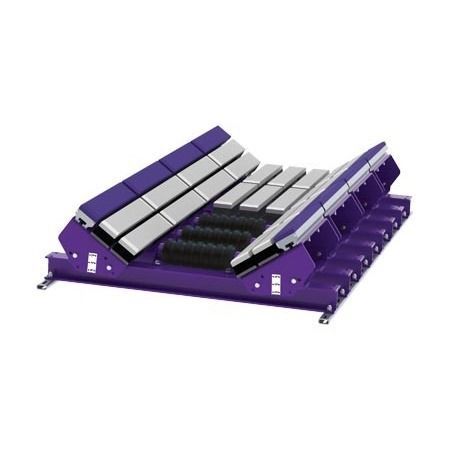

Prallbett für Bandförderer-Beladestation MIB24-2H

Überblick

Modulare Prallbetten sind konstruiert, um maximale Kapazität und vollständige Eindämmung in und um die Ladezone bereitzustellen. Die modulare 2' (600 mm) Abschnittsbreite ermöglicht die Kombination von hochbelastbaren Vollleisten-Sektionen und geringeren Belastungen durch Gleitersektionen zur Optimierung der Leistung über die gesamte Ladezone.

Merkmale und Vorteile

• Schneller und einfacher Service durch herausziehbare Einlaufrinne und Entfernen der Mittelsektion
• Alle Leisten sind abgeschrägt, um mit reversierenden Bändern zu arbeiten
• Nahtloses Kombinieren von Slider- und Prallbetten für optimierte Leistung an unterschiedlichen Belastungspunkten
• Konstruktion: CEMA D
• Einstellbare Rinnenwinkel: 20°, 35°, 45°
• 2' (600 mm) modulare Sektionen für ein flexibles Prallzonen-Design

Installation

• Verstellbare Leerlaufrollen-Sätze sind verfügbar und für die Platzierung zwischen mehreren Betten ausgelegt, um Ausrichtung und Wartung zu erleichtern

Technische Daten

• Maximale Bandgeschwindigkeit: 1000 fpm (5 m/sec)
• Maximale Temperaturbereich: -40°F bis 180°F (-40°C bis 82°C)
• Abschnittsmaß: 2' (600 mm) Sektionen
• Konstruktion: CEMA D
• Einstellbarer Rinnenwinkel: 20°, 35°, 45°
• Material der Slider-Leisten: 1" (25 mm) UHMW-Polyethylen und Aluminiumprofil
• Material der Prallleisten: 1" (25 mm) UHMW-Polyethylen, Gummipolster und Stahlbasis
• Aufprallenergie (nach Typ):
  • MSB (slider): bis zu 200 lb-ft (bis zu 25 kg-m)
  • MIB (impact): bis zu 1500 lb-ft (bis zu 200 kg-m)
• Verfügbar für Bandbreiten: 24" bis 72" (600 bis 1800 mm)
• Unterleganforderungen (je nach Prallbettgröße und Leerlauftyp):
  • CEMA C oder D Leerlaufrollen (5" / 125 mm):
    • 24"–36" (600–900 mm): Verwenden Sie (1) Unterlegsatz; Leerlaufrolle 0,5" (13 mm) anheben
    • 42"–72" (1050–1800 mm): Keine Unterlegung
  • CEMA C oder D Leerlaufrollen (6" / 150 mm):
    • 24"–36" (600–900 mm): Keine Unterlegung
    • 42"–72" (1050–1800 mm): Verwenden Sie (1) Unterlegsatz; Bett 0,5" (13 mm) anheben
  • CEMA E Leerlaufrollen (6" / 150 mm und 7" / 175 mm):
    • 36"–60" (900–1500 mm): Verwenden Sie (3) Unterlegssätze; Bett 1,5" (38 mm) anheben für 6" Leerlaufrollen; Verwenden Sie (4) Unterlegssätze; Bett 2" (50 mm) anheben für 7" Leerlaufrollen
    • 72" (1800 mm): Verwenden Sie (4) Unterlegssätze; Bett 2" (50 mm) anheben für 6" Leerlaufrollen; Verwenden Sie (5) Unterlegssätze; Bett 2.5" (64 mm) anheben für 7" Leerlaufrollen
