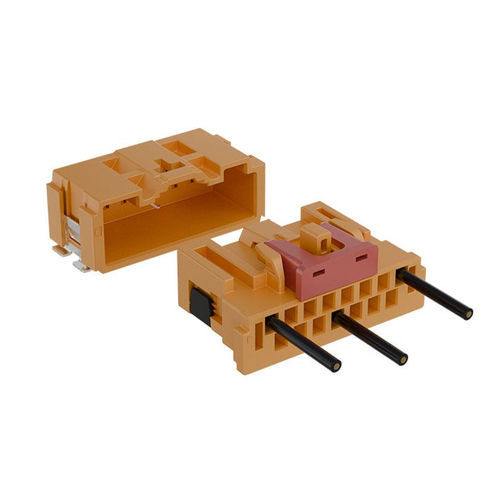

Stromversorgungs-Steckverbinder MicroSpaceXS™

Kabel zu KabelCrimpHochspannung

Die neue MicroSpaceXS™-Plattform von Amphenol für selektiv bestückte Hochspannungs-Crimp-to-Wire-Steckverbinder zeichnet sich durch ein einzigartiges Design gemäß den Hochspannungsnormen VW 8033 (Sev2) und USCAR-37 (V2) aus und wird in einer Ausführung mit Verriegelung an der Oberseite erhältlich sein. Konform mit VW 80332 und VW 75174 Konform mit USCAR37 und USCAR2 Konform mit IEC 60664-1 Terminal Positioning Assurance (TPA) Haftung der Primär- und Sekundärkontakte Connector Positioning Assurance (CPA) MERKMALE Konstruktion auf Basis bestehender und bewährter Konstruktionsvorgaben Geeignet für raue Umgebungsbedingungen Bestehende Crimpabschnitte und automatisierte Crimpwerkzeuge bis 22 AWG Keine speziellen Industriewerkzeuge erforderlich 4 N Normalkraft bei Vibration und >110 N Verriegelungskraft des Steckverbinders Hohe Vibrations- und Verriegelungsfestigkeit Poka-Yoke-Polarisierung System zur visuellen Verhinderung von Fehlsteckungen Terminal Positioning Assurance (TPA) Gewährleistet die korrekte Einsteckposition und den sicheren Halt der Anschlüsse Nennstrom bis zu 4 A pro Kontakt Erfüllt höhere Anforderungen an die Spannungsfestigkeit Steckverbinder-Positionierungssicherung (CPA) Stellt sicher, dass Steckverbinder korrekt gesteckt und verriegelt sind Anschlüsse mit geringer Einsteckkraft verfügbar Erleichtert das Stecken in eine Buchse
