Hydraulischer Steckverbinder MC4MC4flachinnen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- hydraulisch
- Format
- MC4
- Form
- flach
- Verbindungtyp
- innen, außen
- Material
- aus PU, Aluminium, Stahl, NBR
- Produktanwendungen
- für Schnellanschluss
- Betriebstemperatur
Min: -25 °C
(-13 °F)Max: 90 °C
(194 °F)
Beschreibung
Beschreibung
Die MC4-04 MultiFaster Platte ermöglicht das Anschließen von vier Hydraulikleitungen mittels Schnellkupplungen. Die Männchenplatte nimmt entweder die passende Frauenplatte oder einzelne 1/4"-Schnellkupplungen (weiblich) nach ISO 16028 auf und erlaubt so flexible Mehrleitungs- und modulare Aufbauweisen.
Artikel (Beispiele auf der Seite)
Abbildungen

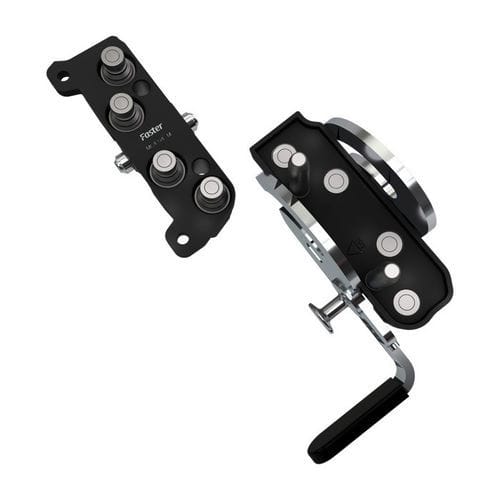

Die Produktabbildungen zeigen MC4 Männchen-/Weibchenplatten und Anschlussbeispiele für 4‑Linien MultiFaster Konfigurationen zur Veranschaulichung von Aufbau und Kupplungspositionen.
Warnhinweise
Dieses Produkt kann Sie Chemikalien wie Blei oder Nickel aussetzen, die vom Staat Kalifornien als krebserregend und als Ursache für Geburtsfehler oder andere Fortpflanzungsschäden anerkannt sind.
Eigenschaften / Technische Daten
Die MC4-04 MultiFaster Platte ermöglicht das Anschließen von vier Hydraulikleitungen mittels Schnellkupplungen. Die Männchenplatte nimmt entweder die passende Frauenplatte oder einzelne 1/4"-Schnellkupplungen (weiblich) nach ISO 16028 auf und erlaubt so flexible Mehrleitungs- und modulare Aufbauweisen.
Artikel (Beispiele auf der Seite)
- Weiblich - Artikelnummer: MC4-04-38S-A FC
- 4 × Kupplungen 1/4" : 9/16"-18 UNF WEIBLICH ORB — ISO 11926-1
- Durchfluss: 20 l/min bei 0,2 MPa
- Dichtungen: NBR & PUR
- Gewicht: 1800 g
- Gehäuse: 4
- Kupplungen: 4
- Männlich - Artikelnummer: 2MC4-04-38S-A MC
- 4 × Kupplungen 1/4" : 9/16"-18 UNF WEIBLICH ORB — ISO 11926-1
- Durchfluss: 20 l/min bei 0,2 MPa
- Dichtungen: NBR & PUR
- Gehäuse: 4
- Kupplungen: 4
Abbildungen
Die Produktabbildungen zeigen MC4 Männchen-/Weibchenplatten und Anschlussbeispiele für 4‑Linien MultiFaster Konfigurationen zur Veranschaulichung von Aufbau und Kupplungspositionen.
Warnhinweise
Dieses Produkt kann Sie Chemikalien wie Blei oder Nickel aussetzen, die vom Staat Kalifornien als krebserregend und als Ursache für Geburtsfehler oder andere Fortpflanzungsschäden anerkannt sind.
Eigenschaften / Technische Daten
- Bezeichnung / Serie: MC4 (MultiFaster)
- Dash-Größe: 04 (6,3 mm / 1/4")
- Arbeitsdruck: 20 MPa
- Durchfluss: 20 l/min bei 0,2 MPa
- Austritt (Spillage): 0,008 ml
- Berstdruck (Männlich): 80 MPa
- Berstdruck (Weiblich): 80 MPa
- Berstdruck (Männlich + Weiblich): 80 MPa
- Kupplungen pro Platte: 4 × 1/4"
- Anschlussart: 9/16"-18 UNF WEIBLICH ORB (ISO 11926-1)
- Ventiltyp: Flach
- Anschluss / Trennung: Hebel
- Anschluss unter Druck: Erlaubt (restlich)
- Materialien: Aluminium & Stahl
- Dichtungen: NBR & PUR
- Oberflächenbehandlung: MATE 500 (CrIII) & MATE 1000 (ZnNi)
- Arbeitstemperaturen: -25 °C bis 90 °C
- Ausnahmen: Es ist möglich, zwei Platten mit einem Restdruck von max. 100 bar auf der Seite der weiblichen Platte und auf nicht mehr als zwei Leitungen zu verbinden.
