Gewinde-Multikupplung PSA06

hydraulischhydraulisch

Produktübersicht
Der MultiFaster PSA06 ist eine hydraulische Mehrfachkupplungsbaugruppe, die entweder eine PS06-Mobilhälfte oder bis zu vier einzelne ISO 16028 3/8"-Kupplungen aufnehmen kann. Er ermöglicht schnelle gleichzeitige Hydraulikverbindungen und bietet bei ausgewählten Varianten eine optionale 3-polige elektrische Kontaktlösung.

Artikel / Verfügbare Varianten

• 2PSA06-1-4-2/22FWC
  Größe: 10 mm (3/8")
  Spezifikationen:
  4 x Kupplungen 3/8": M22x1,5 MALE 15L - ISO 8434-1-L
  Volumenstrom: 40 l/min bei 0,2 MPa
  1 Elektrischer Kontakt: 3 Pole
  Dichtungen: NBR & PUR
  Gewicht: 3550 g
  Gehäuse: 5
  Kupplungen: 4
  Elektrische Kontakte: 1
• 2PSA06-4-2/22FC
  Größe: 10 mm (3/8")
  Spezifikationen:
  4 x Kupplungen 3/8": M22x1,5 MALE 15L - ISO 8434-1-L
  Volumenstrom: 40 l/min bei 0,2 MPa
  Dichtungen: NBR & PUR
  Gewicht: 3550 g
  Gehäuse: 4
  Kupplungen: 4

Visuals (repräsentativ)

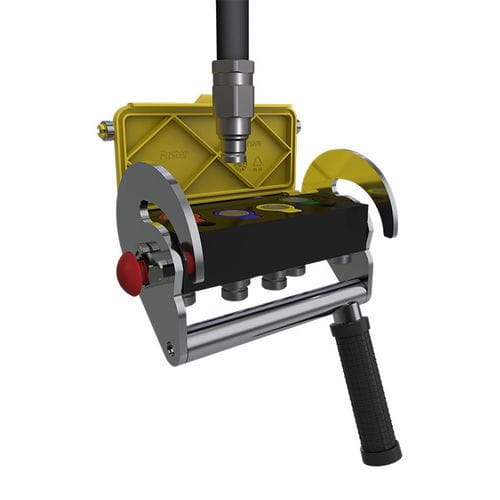

Hauptproduktbilder zeigen die MultiFaster PSA06 Baugruppe und typische Konfigurationen für einen 4-Leitungs-Aufbau.

Downloads
Produktdatenblatt und Bedienungsanleitung sind für die PSA06-Serie verfügbar (Datasheet und Anwenderdokumente).

Technische Daten

• Serie: MultiFaster (PSA06)
• Dash Size: 06 (10 mm / 3/8")
• Performance-Produkttyp: 2P
• Arbeitsdruck: 25 MPa
• Volumenstrom: 40 l/min bei 0,2 MPa
• Spillage: 0,008 ml
• Berstdruck (Männlich): 100 MPa
• Berstdruck (Weiblich): 100 MPa
• Berstdruck (Männlich + Weiblich): 100 MPa
• Kupplungsinterface: bis zu 4 einzelne ISO 16028-kompatible Kupplungen (M22x1,5 MALE 15L - ISO 8434-1-L)
• Dichtungen: NBR & PUR
• Material: Aluminium & Stahl
• Oberflächenbehandlung: MATE 500 (CrIII) & Lack
• Arbeitstemperaturen: -25 °C bis 100 °C
• Spezifikationen: Serienkompatibilität: MultiFaster; Ventiltyp: Flach; Anschluss: Hebel; Trennung: Hebel; Anschluss unter Druck: Zulässig (restdruck)
• Typische Konfigurationen: bis zu 4 Kupplungen (3/8") plus optionale elektrische Kontaktlösung (3 Pole) bei ausgewählten Varianten
