Elektrische Multikupplung 3P4A series

Gewindehydraulisch

Produktserie
P4A

Übersicht

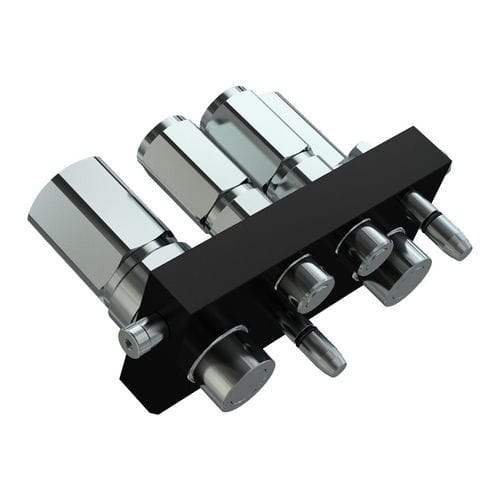

MultiFaster Mehrfachanschlussplatte für zwei Durchmesser: 2 Leitungen Größe 08 (12,5 mm) und 2 Leitungen Größe 16 (25 mm). Erhältlich in Gehäusen für weibliche und männliche Anschlüsse mit verschiedenen Konfigurationen, optional mit elektrischem Kontakt und unterschiedlichen Kupplungskombinationen.

Artikel - Weibliche Varianten

• Teilenummer: 3P4A-1-3-A F C
  Spezifikationen:
  1 x Kupplung 1/2": BSPP 1/2" weiblich - ISO 1179-1
  Durchfluss: 70 l/min bei 0,2 MPa
  2 x Kupplungen 1": BSPP 1" weiblich - ISO 1179-1
  Durchfluss (1"): 150 l/min bei 0,2 MPa
  1 elektrischer Kontakt: 3 Pole
  Dichtungen: NBR & PUR

• Teilenummer: 3P4A-4-B F C
  Spezifikationen:
  2 x Kupplungen 1/2": BSPP 1/2" weiblich - ISO 1179-1
  Durchfluss: 70 l/min bei 0,2 MPa
  2 x Kupplungen 1": BSPP 1" weiblich - ISO 1179-1
  Durchfluss (1"): 150 l/min bei 0,2 MPa
  Betriebstemperatur: -25 °C bis 100 °C
  Dichtungen: NBR & PUR

Artikel - Männliche Varianten

• Teilenummer: 3P4A-1-3-A M C
  Spezifikationen:
  1 x Kupplung 1/2": BSPP 1/2" weiblich - ISO 1179-1
  Durchfluss: 70 l/min bei 0,2 MPa
  2 x Kupplungen 1": BSPP 1" weiblich - ISO 1179-1
  Durchfluss (1"): 150 l/min bei 0,2 MPa
  1 elektrischer Kontakt: 3 Pole
  Dichtungen: NBR & PUR

• Teilenummer: 3P4A-4-C M C
  Spezifikationen:
  2 x Kupplungen 1/2": BSPP 1/2" weiblich - ISO 1179-1
  Durchfluss: 70 l/min bei 0,2 MPa
  2 x Kupplungen 1": BSPP 1" weiblich - ISO 1179-1
  Durchfluss (1"): 150 l/min bei 0,2 MPa
  Dichtungen: NBR & PUR

Technische Daten (Bruch/Druck/Leistung)

• Dash-Größe 08 — Größe: 12,5 mm; Betriebsdruck: 25 MPa; Durchfluss: 70 l/min bei 0,2 MPa; Austritt/Verlust: 0,01 ml; Bruchdruck (männlich/weiblich/kombiniert): 100 MPa
• Dash-Größe 16 — Größe: 25 mm; Betriebsdruck: 25 MPa; Durchfluss: 150 l/min bei 0,2 MPa; Austritt/Verlust: 0,03 ml; Bruchdruck (männlich/weiblich/kombiniert): 100 MPa

Materialien & Oberflächenbehandlung
Material: Aluminium & Stahl
Dichtungen: NBR & PUR
Oberflächenbehandlung: MATE 500 (CrIII) & Lackierung

Betriebstemperaturen
-25 °C bis 100 °C

Spezifikationen
Serienaustauschbarkeit: MultiFaster
Ventiltyp: Flach
Anschluss: Hebel
Trennung: Hebel
Anschluss unter Druck: Zulässig (restlich)

Warnhinweise
Dieses Produkt kann Sie Chemikalien wie Blei oder Nickel aussetzen, die vom Staat Kalifornien als krebserregend und als Verursacher von Geburtsfehlern oder anderen Fortpflanzungsschäden anerkannt sind.

Merkmale / Technische Spezifikationen

• Serie: P4A (MultiFaster)
• Verfügbare Dash-Größen: 08 (12,5 mm) und 16 (25 mm)
• Betriebsdruck: 25 MPa
• Durchflussraten: 70 l/min (12,5 mm), 150 l/min (25 mm) bei 0,2 MPa
• Austritt/Verlust: 0,01 ml (08), 0,03 ml (16)
• Bruchdruck (männlich/weiblich/kombiniert): 100 MPa
• Kupplungsstandard: BSPP female - ISO 1179-1
• Option elektrischer Kontakt: 3-poliger Kontakt verfügbar
• Dichtungen: NBR & PUR
• Materialien: Aluminium & Stahl; Oberflächenbehandlung MATE 500 (CrIII) und Lackierung
• Temperaturbereich: -25 °C bis 100 °C
• Ventil: Flach; Hebelanschluss/-trennung; Anschluss unter Druck zulässig (restlich)
