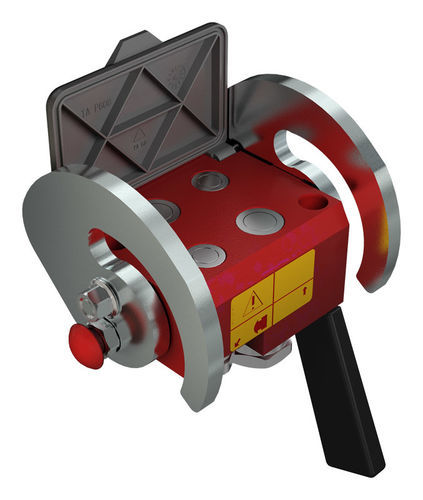

Gewinde-Multikupplung PH510

hydraulischfür Transportfür Baustellen

Übersicht
Mehrfach-Verbindungssystem (Hydraulik) für Hochdruckanwendungen ausgelegt (Betriebsdruck 46 MPa). Ausgestattet mit zwei Dash 08 (12,5 mm) und zwei Dash 12 (19 mm) Leitungen, Hebelbetätigung und Verbindung/Trennung mit zulässigem Restdruck. Verfügbar in unterschiedlichen Oberflächenbehandlungen für verschiedene Einsatzumgebungen.

Verfügbare Versionen

• Rote lackierte Platten mit Griff und Nocken aus Edelstahl
• Schwarze Kataphorese-Platten mit Griff und Nocken aus Zn-Ni beschichtetem Kohlenstoffstahl (MATE 1000) (Teilenummer mit S)

Anwendungen

• Baugeräte
• Fahrzeuge & Straßenmaschinen

Komponenten - Weiblich
Teilenummer: PH510-4-A F C
Kupplungen 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Durchfluss (1/2"): 60 l/min bei 0.2 MPa
Kupplungen 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Durchfluss (3/4"): 105 l/min bei 0.2 MPa
Temperatur: -25 °C bis 100 °C
Dichtungen: NBR & PUR
Gewicht: 7204 g

Teilenummer: PH510S-4-A F C
Kupplungen 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Durchfluss (1/2"): 60 l/min bei 0.2 MPa
Kupplungen 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Durchfluss (3/4"): 105 l/min bei 0.2 MPa
Dichtungen: NBR & PUR
Gewicht: 7204 g

Komponenten - Männlich
Teilenummer: 3PH510-4-A M C
Kupplungen: 2 x Kupplungen 1/2" und 2 x Kupplungen 3/4" (BSPP FEMALE - ISO 1179-1 Varianten)
Durchfluss: 60 l/min (1/2") und 105 l/min (3/4") bei 0.2 MPa
Temperatur: -25 °C bis 100 °C
Dichtungen: NBR & PUR
Gewicht: 4137.4 g

Teilenummer: 3PH510S-4-A M C
Kupplungen: 2 x Kupplungen 1/2" und 2 x Kupplungen 3/4" (BSPP FEMALE - ISO 1179-1 Varianten)
Durchfluss: 60 l/min (1/2") und 105 l/min (3/4") bei 0.2 MPa
Dichtungen: NBR & PUR
Gewicht: 4137 g

Technische Daten

• Series Interchange: MultiFaster
• Ventiltyp: Flat
• Anschluss: Hebel
• Trennung: Hebel
• Anschluss unter Druck: Zulässiger Restdruck
• Material: Aluminium & Stahl
• Dichtungen: NBR & PUR
• Betriebstemperaturen: -25 °C bis 100 °C
• Oberflächenbehandlung: MATE 1000 (ZnNi) & Lack
• Berstdruck / Leistung (je Dash-Größe): Dash 08 (12,5 mm) — Betriebsdruck: 46 MPa; Durchfluss: 60 l/min bei 0.2 MPa; Leckage: 0,01 ml; Berstdruck männlich: 138 MPa; weiblich: 138 MPa; männlich+weiblich: 138 MPa. Dash 12 (19 mm) — Betriebsdruck: 46 MPa; Durchfluss: 105 l/min bei 0.2 MPa; Leckage: 0,02 ml; Berstdruck männlich: 138 MPa; weiblich: 138 MPa; männlich+weiblich: 138 MPa.
