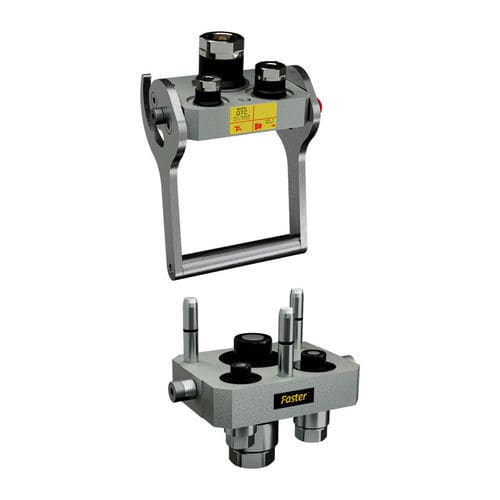

Hydraulisches Schnellwechselsystem MultiQTC

Produktserie
MultiQTC

Produktname
MultiFaster 3 Leitungen (Größen 06, 08, 20)

Anwendungen
Baugeräte

Downloads verfügbar (auf der Seite aufgeführt)

• Datenblatt (PDF)
• Benutzeranleitung

Artikel (Buchsen / Stutzen, Zusammenfassung der Tabellenangaben)
Buchsen (weiblich)
Teilenummer: MQ3A-06-08-20-A-FC
Gehäusegrößen (mm): 10 & 12,5 & 31,5 — Gehäuse: 3 — Kennzeichnung: new
Spezifikationen: 1 x Kupplung 3/8": BSPP 3/8" WEIBLICH - ISO 1179-1; Durchfluss: 20 l/min bei 0,2 MPa
1 x Kupplung 1/2": BSPP 1/2" WEIBLICH - ISO 1179-1; Durchfluss: 70 l/min bei 0,2 MPa
1 x Kupplung 1-1/4": BSPP 1-1/4" WEIBLICH - ISO 1179-1; Durchfluss: 350 l/min bei 0,2 MPa
Dichtungen: HNBR & PUR

Teilenummer: MQ3A-00-08-20-A-FC
Gehäusegrößen (mm): 12,5 & 31,5 — Gehäuse: 3 — Kennzeichnung: new
Spezifikationen: 1 x Kupplung 1/2": BSPP 1/2" WEIBLICH - ISO 1179-1; Durchfluss: 70 l/min bei 0,2 MPa
1 x Kupplung 1-1/4": BSPP 1-1/4" WEIBLICH - ISO 1179-1; Durchfluss: 350 l/min bei 0,2 MPa
Dichtungen: HNBR & PUR

Stutzen (männlich)
Teilenummer: MQ3A-06-08-20-A-MC
Gehäusegrößen (mm): 10 & 12,5 & 31,5 — Gehäuse: 3 — Kennzeichnung: new
Spezifikationen: 1 x Kupplung 3/8": BSPP 3/8" MÄNNLICH - ISO 1179-1; Durchfluss: 20 l/min bei 0,2 MPa
1 x Kupplung 1/2": BSPP 1/2" MÄNNLICH - ISO 1179-1; Durchfluss: 70 l/min bei 0,2 MPa
1 x Kupplung 1-1/4": BSPP 1-1/4" MÄNNLICH - ISO 1179-1; Durchfluss: 350 l/min bei 0,2 MPa
Dichtungen: HNBR & PUR

Teilenummer: MQ3A-00-08-20-A-MC
Gehäusegrößen (mm): 12,5 & 31,5 — Gehäuse: 3 — Kennzeichnung: new
Spezifikationen: 1 x Kupplung 1/2": BSPP 1/2" MÄNNLICH - ISO 1179-1; Durchfluss: 70 l/min bei 0,2 MPa
1 x Kupplung 1-1/4": BSPP 1-1/4" MÄNNLICH - ISO 1179-1; Durchfluss: 350 l/min bei 0,2 MPa
Dichtungen: HNBR & PUR

Leistung / Berstdruck- & Durchflussdaten (Zusammenfassung der technischen Tabelle)
Dash 06 — Größe 10 mm — Betriebsdruck: 46 MPa — Durchfluss: 20 l/min — Verlust: 0,01 ml — Berstdruck Stutzen: 140 MPa — Berstdruck Buchse: 140 MPa
Dash 08 — Größe 12,5 mm — Betriebsdruck: 46 MPa — Durchfluss: 70 l/min — Verlust: 0,01 ml — Berstdruck Stutzen: 140 MPa — Berstdruck Buchse: 140 MPa
Dash 20 — Größe 31,5 mm — Betriebsdruck: 46 MPa — Durchfluss: 350 l/min — Verlust: 0,03 ml — Berstdruck Stutzen: 140 MPa — Berstdruck Buchse: 140 MPa

Materialien & Oberflächenbehandlung
Material: Aluminium & Stahl
Dichtungen: HNBR & PUR
Oberflächenbehandlung: CrIII & Zn-Ni
Betriebstemperaturen: -20 °C bis 100 °C

Spezifikationen (Seite)
Serienkompatibilität: MultiFaster
Ventiltyp: Flach
Anschluss: Hebel
Trennung: Hebel
Anschluss unter Druck: Restzulässig

Technische Merkmale / Spezifikationen

• Serie: MultiQTC
• Produktname: MultiFaster 3 Leitungen (Größen 06, 08, 20)
• Verfügbare Gehäusegrößen (mm): 10, 12.5, 31.5
• Kupplungsnormen: BSPP Buchse - ISO 1179-1
• Durchflüsse bei 0,2 MPa: 20 l/min (3/8"), 70 l/min (1/2"), 350 l/min (1-1/4")
• Betriebsdruck: 46 MPa
• Berstdruck (Stutzen/Buchse): 140 MPa
• Verlust: 0,01 ml (06,08), 0,03 ml (20)
• Dichtungen: HNBR & PUR
• Materialien: Aluminium & Stahl
• Oberflächenbehandlung: CrIII & Zn-Ni
• Temperaturbereich: -20 °C bis 100 °C
• Ventiltyp: Flach; Anschluss / Trennung: Hebel
