Venturi-Ejektor / Hoch Model 812008 E-Vac

Venturieinstufigfür die Kunststoffindustrie

Übersicht
Die Deluxe-Kits ergänzen den gelieferten In-Line E-Vac®, Saugnäpfe, Anschlussstücke und Schläuche um einen Filterabscheider und einen Druckregler. Diese einstufigen, zylindrischen Vakuumerzeuger sind kompakt und einfach am Einsatzort zu montieren. Kits werden mit Saugnäpfen, Anschlussstücken und Schlauch geliefert und können direkt an eine Druckluftleitung angeschraubt oder mit der mitgelieferten Montageklemme befestigt werden. Hochvakuumeinheiten erreichen bis zu 27" Hg (91 kPa); der Vakuumdurchsatz hängt vom Modell ab. Sie werden typischerweise für nicht poröse Materialien wie Glas, Stahlblech und Kunststoff eingesetzt. Der Standard-Schalldämpfer (geschlossene Seite) eignet sich für staubfreie Anwendungen; der Durchgangs-Schalldämpfer wird bei Partikeln empfohlen, da er keine Ablagerungen bildet. Durchgangs-Schalldämpfer bieten die beste Geräuschreduzierung (bis zu 26 dBA).

Anwendungen

• Greifen und Platzieren von Teilen und Komponenten
• Öffnen von Beuteln und Verpackungen
• Anbringen und Positionieren von Etiketten
• Vakuumformung und Formevakuierung
• Vakuumfüllung und Leckprüfung
• Evakuieren von Behältern, Spannen und Aufnehmen
• Papierausrichtung und Zuführung in Druckmaschinen
• Vakuumverpackung und Oberflächenmontage
• Vakuumpressen für Furniere und Laminat
• Kartonformung und Roboterwerkzeuge
• Vakuum-Flüssigkeitsführung für Tests

Vorteile

• Kompaktes, tragbares Design
• Einstufiges Venturi eliminiert Vakuumschwankungen
• Leiser Betrieb (optionale Schalldämpfer verfügbar)
• Unmittelbare Erzeugung von Vakuum
• Einfache Montage am Einsatzort (auf Druckluftleitung schrauben oder Montageklemme)
• Leichte, robuste Konstruktion aus Aluminium 6061
• Keine beweglichen Teile — wartungsarm
• Verschiedene Modelle zur Anpassung von Durchsatz und Vakuum
• Schnelle Reaktionszeiten zur Verkürzung der Zykluszeit
• Sicherer pneumatischer Betrieb — kein Strom erforderlich

Modelle / Kits (Auswahl)
Beispiel-SKU in der Kopfzeile der Seite: P812002H (konfigurierbares Produkt).

E-Vac Hochvakuumerzeuger — Modellbeispiele (nicht porös)
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
Maximales Vakuum für die aufgeführten Modelle: 27" Hg (91 kPa). Vakuumfluss und Luftverbrauch variieren je nach Modell und Schalldämpferoption.

Kits — Beispiele in den Produkt tabellen
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit ohne Schalldämpfer (enthält E-Vac, Saugnäpfe, Anschlussstücke, Schlauch, Montageklemme): 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit ohne Schalldämpfer (enthält E-Vac, Saugnäpfe, Anschlussstücke, Schlauch, Montageklemme, Filter & Regler): 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac mit Standard-Schalldämpfer: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit mit Standard-Schalldämpfer: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit mit Standard-Schalldämpfer: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac mit Durchgangs-Schalldämpfer: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit mit Durchgangs-Schalldämpfer: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit mit Durchgangs-Schalldämpfer: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Zubehör (Auswahl)

• Schalldämpfer — Standard (geschlossene Seite) und Durchgangs-Schalldämpfer (empfohlen bei Partikeln; beste Schallabsenkung bis zu 26 dBA)
• Anschlussstücke und Schläuche — Push-In-Anschlussstücke und Polyurethan-Vakuumschläuche (Längen: 10', 20', 30', 40', 50'); Schlauchlänge minimieren für beste Ansaug-/Ablasszeiten
• Rückschlagventil — hält das Vakuum bei Luftausfall; hoher Durchfluss, minimale Einschränkung
• Vakuummeter — Modelle für 0–30" Hg
• Push-In-Stecker, Drehgelenke, Verzweigungs-T-Stücke, Kabeldurchführungs- und Verbindungsstücke — diverse Größen und Gewindearten
• Montageklemme — Klemme mit Gurt in vielen Kits enthalten
• Automatische Ablass-Filterabscheider und Ölabscheidefilter empfohlen zur Druckluftaufbereitung; Druckregler und Magnetventile zur Steuerung

Leistung (Zusammenfassung)
Hochvakuumeinheiten sind bis zu 27" Hg (91 kPa) erhältlich. Vakuumfluss und Luftverbrauch hängen vom gewählten Modell und der Schalldämpferoption ab. Beispiel-Flüsse (SCFM bei 80 PSIG): 2.3, 3.3, 6.2, 8.4, 13.2, 23.1, 30.8 SCFM. Höhere Modellnummern stehen für höhere Durchflusskapazitäten; Evakuierungszeiten und detaillierte Leistungstabellen sind modellbezogen in den Produktspezifikationen aufgeführt.

Technische Daten

• Produktfamilie: In-Line E-Vac® (Hochvakuum, Deluxe Kit gezeigt)
• Max. Vakuum: bis zu 27" Hg (91 kPa)
• Vakuumfluss: variiert nach Modell (Beispiele bis 30.8 SCFM / 872 SLPM)
• Konstruktion: 6061 Aluminium
• Design: einstufiger Venturi-Vakuumerzeuger, keine beweglichen Teile
• Betreibung: pneumatisch — kein Strom erforderlich

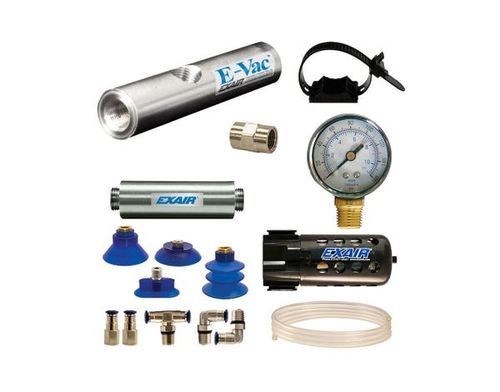

• Kits enthalten (Deluxe): E-Vac-Einheit, Auswahl an Saugnäpfen, Anschlussstücke (gerade/Winkel/T-Stück), 10' Schlauch, Montageklemme, automatischer Filterabscheider, Druckregler (mit Kupplung)
• Schalldämpferoptionen: Standard-Schalldämpfer (geschlossene Seite) und Durchgangs-Schalldämpfer (empfohlen bei Partikeln; beste Geräuschreduktion)
• Typische Anwendungen: Pick & Place, Verpackung, Etikettierung, Formgebung, Leckprüfung, Roboterwerkzeuge, Vakuumpresse, Vakuumverpackung
• Beispiel-SKU auf der Seite: P812002H
• Produkt-ID auf der Seite: 11085
• Preis auf der Seite (Hauptkonfiguration): $879.00 (USD)
