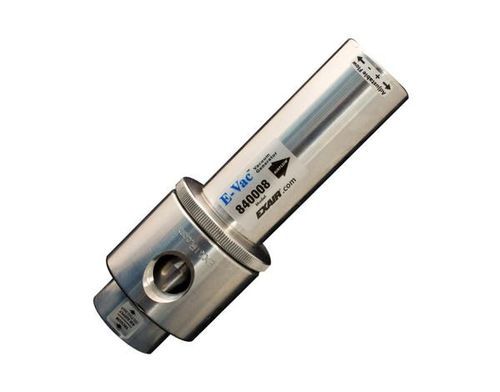

Einstufiger Venturi-Ejektor 840030

mit niedrigem Lärmpegeltragbarverstellbar

Übersicht
EXAIR Adjustable E-Vac® ist eine kostengünstige Baureihe von luftbetriebenen Vakuumerzeugern mit leicht einstellbaren Vakuum- und Durchflusswerten, die an die Anforderungen der Anwendung angepasst werden können. Kompakt und wartungsfrei ohne bewegliche Teile, geeignet für Pick-and-Place, Öffnen von Beuteln/Verpackungen, Spannen, Heben, Spannen (chucking) und Oberflächenmontage. Vakuum und Durchfluss werden durch Drehen des Venturi/Auslasses eingestellt und mit einem Sicherungsring fixiert. Verschiedene Sauggreifer und Zubehörteile ermöglichen den Aufbau kompletter Vakuumsysteme.

Anwendungen

• Pick-and-place von Teilen und Komponenten
• Öffnen von Beuteln/Packungen
• Etikettenplatzierung
• Vakuumformung und Formevakuierung
• Vakuumfüllung und Dichtheitsprüfung
• Evakuieren von Behältern und Vakuumverpackung
• Spannen, Chucking und Oberflächenmontage
• Papierausrichtung und -zuführung in Druckmaschinen
• Kartonformung und Roboterwerkzeuge
• Entnahme von Flüssigkeiten für Tests

Vorteile

• Einfache Einstellung des benötigten Vakuumpegels am Einsatzort
• Minimiert den Verbrauch von Druckluft
• Kompakt, tragbar und einfach zu montieren
• Verstopfungsfreies Design leitet Staub und Verunreinigungen durch
• Einstufiges Design eliminiert Vakuumschwankungen
• Leiser Betrieb (optionale Schalldämpfer verfügbar)
• Sofortiges Vakuum und schnelle Reaktionszeiten
• Keine beweglichen Teile — wartungsfrei
• Robuste Konstruktion aus Aluminium 6061
• Sichere Bedienung — kein Strom erforderlich
• Mehrere Modelle für unterschiedliche Durchflussanforderungen

Modelle / Kits (Übersichtstabelle)
Header: SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

Leistung (Kernpunkte)

• Werkseinstellung: 15" Hg (51 kPa). Maximal auf nicht porösen Oberflächen: ~25" Hg (85 kPa).
• Durchfluss und Vakuum variieren mit der Porosität der Last; das Einstellen des Auslasses/Venturi ändert sowohl Vakuum als auch Luftverbrauch.
• Leistungsbeispiele bei 15" Hg, 80 PSIG: 840008 = 8.2 SCFM (232 SLPM), 840015 = 15.4 SCFM (436 SLPM), 840030 = 26.4 SCFM (747 SLPM), 840060 = 62.7 SCFM (1,775 SLPM).
• Evakuierungszeiten hängen vom Behältervolumen ab; detaillierte Leistungstabellen in Datenblatt prüfen.

Zubehör (Zusammenfassung)
Benötigte Komponenten zum Aufbau eines Systems: Schalldämpfer, Schlauch, Rückschlagventile, Push-in-Steckverbinder, Fittings, Vakuum-Saugtassen, Montageclip, Filter & Druckregler (bei Deluxe Kits). Wichtige Artikel:

• Standard-Schalldämpfer: 900800 (1/4 MNPT), 900801 (3/8 MNPT), 900802 (1/2 MNPT)
• Durchgangsschalldämpfer: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
• Rückschlagventile: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
• Vakuummessgerät: 900811 (0-30" Hg)
• Push-in-Verbinder und drehbare Anschlüsse (Beispiele: Serien 900773–900796)
• Vakuumschläuche in verschiedenen Längen (900795-10 … 900795-50 und Serie 900796)
• Montageclip: 900798

Funktionsweise (Kurzbeschreibung)
Druckluft strömt durch den Einlass und wird durch eine gerichtete Düse beschleunigt, bevor sie in das Venturi eintritt. Eine tangentiale Vakuumöffnung zwischen der Düse und dem Venturi saugt Luft vom Saugpunkt an; die induzierte Luft mischt sich mit dem Primärluftstrom und wird ausgestoßen. Zur Einstellung von Vakuum/Durchfluss: Sicherungsring lösen, Auslass drehen (gegen den Uhrzeigersinn erhöhen, im Uhrzeigersinn verringern), dann Sicherungsring wieder festziehen.

Technische Daten / Spezifikationen

• Modellfamilie: Adjustable E-Vac®
• Hersteller / Marke: EXAIR
• Bauweise: Aluminium 6061
• Betrieb: luftbetriebener Vakuumerzeuger (kein Strom)
• Verstellbarkeit: Vakuum und Durchfluss über Venturi/Auslass einstellbar; Sicherungsring fixiert Einstellung
• Vakuumbereich: Werk 15" Hg (51 kPa); max. ≈ 25" Hg (85 kPa) auf nicht porösen Oberflächen
• Verfügbare Durchflussgrößen (nominal): 8.2, 15.4, 26.4, 62.7 SCFM (232, 436, 747, 1775 SLPM)
• Model- und Kit-Optionen: E-Vac nur; E-Vac mit Durchgangsschalldämpfer; Kits und Deluxe Kits (inkl. Filter & Regler)
• Keine beweglichen Teile — wartungsfrei
• Empfohlene Versorgung: saubere, trockene Druckluft; automatische Kondensatableiter und Ölabscheider für beste Leistung
• Optionale Zubehörteile: Schalldämpfer, Rückschlagventile, Vakuummessgerät, Push-in-Verbinder, drehbare Fittings, Schläuche, Saugtassen, Montageclip
