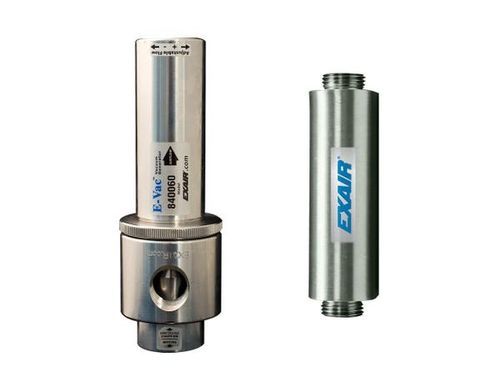

Einstufiger Venturi-Ejektor 841008M

für Absauganlagenmit Steckanschlusskompakt

Übersicht
Die einstellbare Adjustable E‑Vac® Serie von EXAIR ist ein luftbetriebener Vakuumgenerator mit einstellbarem Vakuum und Durchfluss. Die Geräte sind kompakt, wartungsfrei (keine beweglichen Teile) und geeignet für vielfältige Industrieanwendungen wie Pick‑and‑Place, Spannen, Heben, Verpacken und Oberflächenhandhabung. Der Durchgangs‑Schalldämpfer empfiehlt sich bei Partikeln und bietet die höchste Schalldämmung (bis zu 26 dBA).

Anwendungen

• Teile‑ und Baugruppenaufnahme und Platzierung
• Beutel‑/Verpackungsöffnung
• Etikettierung und Handhabung
• Vakuumformen und Formevakuierung
• Vakuumfüllung und Dichtheitstests
• Behälterevakuierung und Vakuumverpackung
• Spannen, Einspannen und Roboter‑Greifer
• Papierausrichtung und Vorschub in Druckmaschinen
• Vakuumpressen für Furniere und Laminat

Vorteile

• Feineinstellung des Vakuumgrades durch Drehen des Auslasses und Verriegelungsring
• Optimierter Luftverbrauch entsprechend dem benötigten Vakuum
• Keine beweglichen Teile — wartungsfrei
• Durchgangs‑Schalldämpfer gibt Partikel durch ohne Verstopfung
• Leiser Betrieb (Durchgangs‑Schalldämpfer bis zu 26 dBA)
• Sofortige Ansprache und stabiler Ein‑Stufen‑Vakuumbetrieb
• Leichtbau aus 6061 Aluminium
• Einfache Montage am Einsatzort; portabel

Modelle / Konfigurationen (Zusammenfassung)
Adjustable E‑Vac nur: 840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM).
Mit Durchgangs‑Schalldämpfer: 840008M, 840015M, 840030M, 840060M.
Kits: Basiskits (841xxx), Kits mit Schalldämpfer (841xxM), Deluxe‑Kits mit Filter & Regler (842xxx / 842xxxM).

Wesentliche Leistungsmerkmale
- Werksseitig auf 15 in Hg (≈51 kPa) eingestellt; maximal ≈25 in Hg (≈85 kPa) auf nicht‑porösen Oberflächen (höheres Vakuum erhöht den Luftverbrauch).
- Vakuum und Durchfluss werden durch Lösen des Verriegelungsrings und Drehen des Auslasses eingestellt; zum Sichern wieder anziehen.
- Modellwahl bestimmt Luftverbrauch / Durchflusskapazitäten (siehe Modelle oben).

Zubehör und Systemkomponenten
EXAIR bietet Standard‑ und Durchgangs‑Schalldämpfer, Fittings, Push‑in Verbinder, Polyurethan‑Schläuche (1/4" und 3/8"; Längen bis 50'), Rückschlagventile, Vakuummessgeräte (0–30 in Hg), Montageclip und optionale Filter/Regler. Empfehlungen:

• Standard‑Schalldämpfer: geschlossene Ausführung, für staubfreie Anwendungen
• Durchgangs‑Schalldämpfer: verhindert Ablagerungen und bietet beste Geräuschdämpfung
• Vakuumschläuche: verschiedene Größen und Längen für Systemlayout
• Rückschlagventile und Drehgelenke/Einbaudurchführungen zur Sicherung des Vakuums und vereinfachten Montage
• Automatische Ablauf‑Separatoren und Ölabscheider für die Druckluftzuleitung

Galerie / Hinweise zu Kits
Deluxe‑Kits enthalten Pumpe, Saugnäpfe, Fittings, Schläuche, Montageclip, Filter und Regler mit Kupplung. Die Baugruppe besteht aus Aluminium und ist in vier Größen erhältlich.

Technische Daten / Spezifikationen

• Serie: Adjustable E‑Vac®
• Material: 6061 Aluminium
• Betrieb: luftbetrieben (kein Strom erforderlich)
• Einstellbares Vakuum: Werk 15 in Hg (51 kPa); max ≈25 in Hg (85 kPa) auf nicht‑porösen Oberflächen
• Luftverbrauch / Durchflussoptionen: 8.2 SCFM (232 SLPM) — 840008; 15.4 SCFM (436 SLPM) — 840015; 26.4 SCFM (748 SLPM) — 840030; 62.7 SCFM (1,775 SLPM) — 840060
• Maximaler Durchfluss (andere Konfigurationen) bis zu 81 SCFM (2,294 SLPM)
• Geräuschreduktion: Durchgangs‑Schalldämpfer bis zu 26 dBA
• Keine beweglichen Teile — wartungsfrei; Vakuumanschluss Gewinde NPT
• Zubehör verfügbar: Schalldämpfer, Rückschlagventile, Messgeräte, Fittings, Schläuche, Separatoren, Regler, Magnetventile
