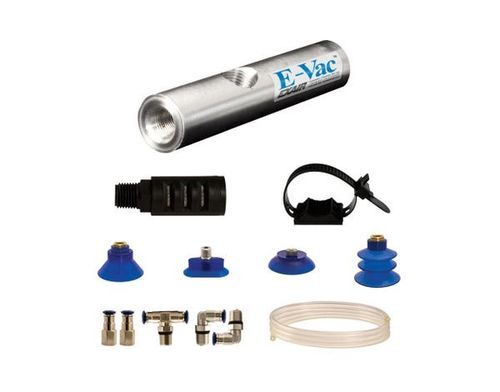

Einstufiger Venturi-Ejektor 810002

für Metallplattenfür Glasscheibenfür Plastik

Übersicht
Hochvakuumeinheiten bis zu 27 in Hg (91 kPa) mit Vakuumströmen bis zu 15,8 SCFM (447 SLPM) werden typischerweise für nicht poröse Materialien wie Glas, Stahlblech und Kunststoff eingesetzt. Diese einstufigen, zylindrischen Einheiten sind kompakt und einfach am Einsatzort zu montieren. Sie können direkt auf eine Druckluftleitung geschraubt oder mit einer Montageklemme befestigt werden.

Anwendungen

• Pick-and-Place von Bauteilen und Geräten
• Öffnen von Beuteln/Verpackungen
• Etikettenplatzierung
• Vakuumformen
• Entlüften von Formen
• Vakuumfüllung
• Dichtheitsprüfung
• Evakuierung von Behältern
• Spannen und Fixieren (Clamping/Chucking)
• Papierausrichtung und -zuführung in Druckmaschinen
• Vakuumverpackung
• Oberflächenmontage
• Vakuumpresse für Furniere und Laminat
• Kartonenbildung
• Roboterwerkzeuge
• Vakuum für Flüssigkeiten bei Prüfungen

Vorteile

• Kompakt, portabel
• Einstufiges Design eliminiert Vakuumschwankungen
• Leiser Betrieb
• Sofortiges Vakuum
• Leichte Montage am Einsatzort
• Leicht und robust
• Keine beweglichen Teile — wartungsfrei
• Mehrere Modelle zur Anpassung an Durchsatz- und Vakuumanforderungen
• Schnelle Ansprache — erhöht die Zykluszeiten
• Robuste Konstruktion aus Aluminium 6061
• Sichere Bedienung — kein Strom erforderlich

Modelle (Auswahltabelle)
E-Vac Hochvakuum-Generatoren (nicht porös) — Auswahl nach SCFM / SLPM:
Modellspalten (2.3 SCFM / 65 SLPM, 3.3 SCFM / 93 SLPM, 6.2 SCFM / 176 SLPM, 8.4 SCFM / 238 SLPM, 13.2 SCFM / 374 SLPM, 23.1 SCFM / 654 SLPM, 30.8 SCFM / 872 SLPM)
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit ohne Schalldämpfer: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit ohne Schalldämpfer: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac mit Standard-Schalldämpfer: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit mit Standard-Schalldämpfer: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit mit Standard-Schalldämpfer: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac mit Durchgangsschalldämpfer: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit mit Durchgangsschalldämpfer: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit mit Durchgangsschalldämpfer: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Zubehör (Auswahl)
Schalldämpfer (Standard)
Modelle: 900800 (Standard-Schalldämpfer 1/4 MNPT), 900801 (Standard-Schalldämpfer 3/8 MNPT), 900802 (Standard-Schalldämpfer 1/2 MNPT)
Durchgangsschalldämpfer
Modelle: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
Rückschlagventile
Modelle: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
Vakuummessgerät
Modell: 900811 (0-30 in Hg)
Push-in Verbinder (Auswahl)
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (verschiedene Größen)
Push-In Schwenkelbow / Verzweigungs-Tee / Rückwandverbinder
Modelle: 900781–900787 (Schwenkelbow-Größen), 900788–900791 (Tee-Größen), 900792–900793 und 900809–900810 (Rückwand/Union-Verbinder)
Vakuumschlauch (Polyurethan)
900795-10 (1/4" Schlauch - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (3/8" Varianten)
Montageclip
Modell: 900798 (Montageclip mit Band)

Leistungsübersicht (Auswahl)
Hochvakuum-Fähigkeit: bis zu 27 in Hg (91 kPa).
Vakuumströme variieren je nach Modell (Beispiele): 2.3 SCFM, 3.3 SCFM, 6.2 SCFM, 8.4 SCFM, 13.2 SCFM, 23.1 SCFM, 30.8 SCFM.
Luftverbrauch und Geräuschpegel variieren je nach Modell und Schalldämpferoption; siehe Leistungsdaten für SCFM/SLPM, Geräusch (dBA) und Vakuumstrom vs. Vakuumniveau.

Technische Daten

• Maximales Vakuum: 27 in Hg (91 kPa)
• Vakuumströme: bis zu 15,8 SCFM (447 SLPM) (Plattform/typische Referenz), einzelne Modelle bieten Ströme von ~2,3 bis 30,8 SCFM je nach Modell
• Luftverbrauch: modellabhängig (siehe Leistungsdaten)
• Design: einstufiger, zylindrischer Vakuumgenerator (keine beweglichen Teile)
• Material: Aluminium 6061 Aufbau
• Montage: direkt auf Druckluftleitung aufschrauben oder Montageclip verwenden
• Schalldämpferoptionen: ohne Schalldämpfer, Standard-Schalldämpfer, Durchgangsschalldämpfer (Auswahl beeinflusst Geräusch und Partikelhandhabung)
• Kit-Optionen: E-Vac Kits und Deluxe Kits (beinhaltet Saugnäpfe, Armaturen, Schläuche, Montageclip; Deluxe fügt Filterabscheider und Regler hinzu)
• Typische Anwendungen: Pick-and-Place, Vakuumformen, Dichtheitsprüfung, Verpackung, Robotikwerkzeuge und andere industrielle Vakuumaufgaben für nicht poröse Materialien
• Wartung: keine erforderlich für den Vakuumgenerator (keine beweglichen Teile)
