Venturi-Ejektor / Ansaug 842015

mit niedrigem Lärmpegelpneumatischkompakt

Übersicht
Die E-Vac® Deluxe Kits enthalten einen Schalldämpfer, ein Sortiment von (4) Paar Vakuum-Saugfellen (eng abgestimmt auf die Leistung des jeweiligen E-Vac), Vakuumanschlüsse: (2) gerade, (2) gebogen und (1) T-Stück, 10' (3 m) Vakuumschlauch, einen Filterabscheider, Druckregler und eine Montageklammer. Der Adjustable E-Vac von EXAIR ist eine Reihe kostengünstiger vakuumerzeugender Geräte, die mit Druckluft betrieben werden und bei denen Vakuum- und Durchflusswerte leicht an die Anforderungen der Anwendung angepasst werden können. Diese Vakuumpumpen eignen sich für eine Vielzahl von Pick-and-Place-, Kartonöffnungs-, Spann-, Hebe-, Spann- (chucking) und Oberflächenmontage-Anwendungen. Sie sind wartungsfrei und haben keine verschleißanfälligen beweglichen Teile. Die Adjustable E-Vac Deluxe Kits ermöglichen das Testen verschiedener Vakuum-Saugfelle.

Anwendungen

• Pick and place von Teilen und Geräten
• Öffnen von Beuteln/Verpackungen
• Anbringen von Etiketten
• Vakuumtiefziehen
• Formevakuierung
• Vakuumfüllung
• Dichtheitsprüfung
• Entleeren von Behältern
• Spannen und Chucking
• Papierausrichtung und -zuführung in Druckmaschinen
• Vakuumverpackung
• Oberflächenmontage
• Vakuumpresse für Furniere und Laminat
• Kartons formen
• Roboterwerkzeuge
• Absaugen von Flüssigkeiten für Prüfungen

Vorteile

• Einfaches Einstellen des für die Anwendung erforderlichen Vakuumniveaus
• Minimiert den Druckluftverbrauch
• Kompakt, tragbar
• Verstopfungsfreies Design lässt Staub, Schmutz und Verunreinigungen durchlaufen
• Einzelstufen-Design eliminiert Vakuumschwankungen
• Leiser Betrieb (optionale Schalldämpfer verfügbar)
• Sofortiges Vakuum
• Einfach am Einsatzort zu montieren
• Leicht und robust
• Keine beweglichen Teile – wartungsfrei
• Schnelle Reaktion – verbessert die Zykluszeit
• Robuste Konstruktion aus Aluminium 6061
• Sicherer Betrieb – kein Strom erforderlich

Modelle / Kits
Adjustable E-Vac Vakuumgeneratoren (nur Adjustable E-Vac):
840008 | 840015 | 840030 | 840060

Adjustable E-Vac mit Durchgangsschalldämpfer:
840008M | 840015M | 840030M | 840060M

Adjustable E-Vac Kit ohne Durchgangsschalldämpfer (enthält E-Vac, Vakuum-Saugfelle, Anschlüsse, Schlauch, Montageklammer):
841008 | 841015 | 841030 | 841060

Adjustable E-Vac Kit mit Durchgangsschalldämpfer (enthält E-Vac, Schalldämpfer, Vakuum-Saugfelle, Anschlüsse, Schlauch, Montageklammer):
841008M | 841015M | 841030M | 841060M

Adjustable E-Vac Deluxe Kit ohne Durchgangsschalldämpfer (enthält E-Vac, Vakuum-Saugfelle, Anschlüsse, Schlauch, Montageklammer, Filter & Regler):
842008 | 842015 | 842030 | 842060

Adjustable E-Vac Deluxe Kit mit Durchgangsschalldämpfer (enthält E-Vac, Schalldämpfer, Vakuum-Saugfelle, Anschlüsse, Schlauch, Montageklammer, Filter & Regler):
842008M | 842015M | 842030M | 842060M

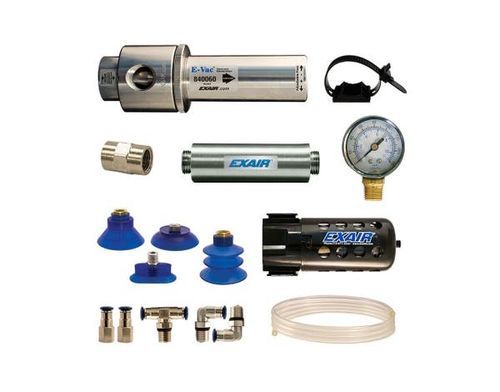

Im Deluxe Kit enthalten (typisch)

• Schalldämpfer (falls ausgewählt)
• Sortiment von (4) Paar Vakuum-Saugfellen, abgestimmt auf die E-Vac-Leistung
• Vakuumanschlüsse: 2 gerade, 2 gebogen, 1 T-Stück
• 10' (3 m) Vakuumschlauch
• Filterabscheider (Typ automatische Entwässerung)
• Druckregler (mit Kupplung)
• Montageklammer

Technische Daten / Spezifikationen

• Marke: EXAIR
• Modell: Adjustable E-Vac®
• SKU (Produktseite): P842008
• Vakuumreichweite: bis zu 25" Hg (85 kPa) (maximal auf festen, nicht porösen Oberflächen)
• Werksseitige Vakuumeinstellung: 15" Hg (51 kPa)
• Luftstrom / Größen: verfügbare Größen mit Durchflüssen bis zu 81 SCFM (2.294 SLPM) je nach Modell
• Luftverbrauchsbeispiele (bei 80 PSIG): 8,2 SCFM (Modell 840008), 15,4 SCFM (840015), 26,4 SCFM (840030), 62,7 SCFM (840060)
• Evakuierungszeiten und Vakuum-Durchflusskurven pro Modell verfügbar (Werksdaten)
• Konstruktion: Aluminium 6061 (robust, leicht)
• Keine beweglichen Teile – wartungsfrei
• Kits: Standard- und Deluxe-Konfigurationen verfügbar; Deluxe-Kits enthalten Filterabscheider und Druckregler
• Typisch mitgelieferter Schlauch: 10' (3 m) Polyurethan-Vakuumschlauch
• Schalldämpferoptionen: Standard-Schalldämpfer und Durchgangs-Schalldämpfer (Durchgangsvariante empfohlen bei Partikeln)
• Verfügbare Zubehörteile: Schalldämpfer, Anschlüsse, Rückschlagventile, Vakuummessgerät, Push-in-Verbinder, Montageklammer, Schlauchlängen usw.
• Preis (Seite): 1050 (USD) — auf der Produktseite angezeigter Preis
