Variabler Luftdurchlass Verstärker 6234DX

regelbarfür Be und Entlüftungfür hohe Temperaturen

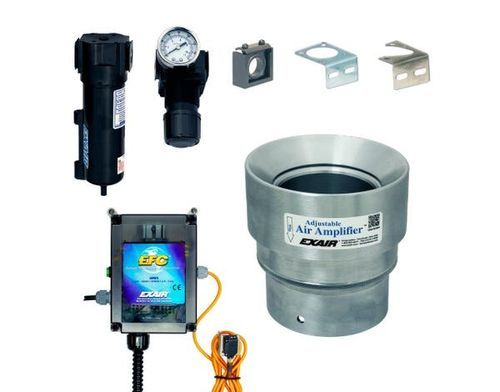

Übersicht Die Deluxe-Kits Adjustable Air Amplifier™ enthalten einen einstellbaren Luftverstärker, EFC™ (Electronic Flow Control), Shim-Satz, Filterabscheider und Druckregler mit Kupplung. Luftverstärker fördern große Volumen Umgebungsluft mittels Coanda-Effekt und erzeugen so hohe Volumen- und Hochgeschwindigkeits-Ausströmungen für Luftumwälzung, Rauch-/Dampfabsaugung und Transport leichter Materialien. Kraft und Volumen werden durch Drehen des Auslassendes eingestellt, um den kontinuierlichen Auslassspalt zu öffnen oder zu schließen; der gerändelte Ring verriegelt die Einstellung beim Anziehen. Verfügbar in Aluminium oder Edelstahl für Lebensmittelanwendungen, höhere Temperaturen (bis 400°F / 204°C) und korrosive Umgebungen.

Anwendungen

• Absaugung von Schweißrauch und Dämpfen
• Kühlung heißer Teile und Werkzeuge
• Trocknen nasser Teile und Baugruppen
• Reinigung bearbeiteter Komponenten
• Wärmeverteilung in Öfen und Formen
• Belüftung von beengten Bereichen
• Unterstützung von Staubabscheidungssystemen
• Abluft von Tank- und Prozessdämpfen

Vorteile Im Vergleich zu Ventilatoren:

• Kompakt, leicht und mobil
• Kein Strom erforderlich
• Keine beweglichen Teile—geringer Wartungsaufwand
• Ausgänge leicht ankanalisierbar
• Sofortiges Ein/Aus
• Variable Kraft und Durchfluss durch stufenlose Einstellung
• Keine RF-Störungen

Im Vergleich zu Venturis und Ejektoren:

• Höhere Anströmung bei geringerem Druckluftverbrauch
• Höhere Verstärkungsverhältnisse
• Keine internen Hindernisse, die verstopfen
• Entspricht OSHA-Richtlinien für Druck und Lärm
• Leiser Betrieb

Systeme Einstellbare Luftverstärker sind in drei Varianten erhältlich: nur Luftverstärker; Luftverstärker-Kit (inkl. Filterabscheider und Druckregler mit Kupplung); Deluxe-Kit (inkl. EFC™, Filterabscheider und Druckregler mit Kupplung). Verfügbare Auslassdurchmesser: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm).

Leistungsdaten (Deluxe-Kits getestet bei 80 PSIG / 5,5 BAR)

• 6230DX, 6240DX — Luftverbrauch 8.9 SCFM / 252 SLPM | Verstärkungsfaktor 10 | Auslass 89 SCFM / 2,520 SLPM | Bei 6" (152 mm) 267 SCFM / 7,560 SLPM | Schallpegel 78 dBA
• 6231DX, 6241DX — Luftverbrauch 12.9 SCFM / 365 SLPM | Faktor 16 | Auslass 206 SCFM / 5,833 SLPM | Bei 6" 618 SCFM / 17,500 SLPM | Schallpegel 81 dBA
• 6232DX, 6242DX — Luftverbrauch 21.5 SCFM / 608 SLPM | Faktor 20 | Auslass 430 SCFM / 12,176 SLPM | Bei 6" 1,290 SCFM / 36,529 SLPM | Schallpegel 82 dBA
• 6233DX, 6243DX — Luftverbrauch 35.2 SCFM / 997 SLPM | Faktor 22 | Auslass 774 SCFM / 21,917 SLPM | Bei 6" 2,323 SCFM / 65,780 SLPM | Schallpegel 83 dBA
• 6234DX, 6244DX — Luftverbrauch 50 SCFM / 1,416 SLPM | Faktor 24 | Auslass 1,200 SCFM / 33,980 SLPM | Bei 6" 3,600 SCFM / 101,941 SLPM | Schallpegel 84 dBA

Funktionsweise Druckluft strömt in eine annular Kammer und wird durch eine ringförmige Düse zu einem primären Hochgeschwindigkeitsstrom beschleunigt. Dieser primäre Strom folgt dem Coanda-Profil zur Öffnung und erzeugt einen Unterdruck in der Mitte, wodurch Umgebungsluft angesaugt wird. Der kombinierte Strom tritt als Hochvolumen-/Hochgeschwindigkeits-Ausströmung aus.

Galerie / Beispiele Produktabbildungen zeigen Aluminium- und Edelstahl-Deluxe-Kits sowie Anwendungsfotos für Trocknung, Kühlung und Staub-/Dampfabzug.

Technische Merkmale / Spezifikationen

• Marke: EXAIR
• Kit enthält: einstellbarer Luftverstärker, EFC™ (Electronic Flow Control), Shim-Satz, Filterabscheider und Druckregler mit Kupplung
• Materialien: Aluminium oder Edelstahl (Edelstahl für Lebensmittelanwendungen, korrosive Umgebungen und erhöhte Temperaturen)
• Max. empfohlene Temperatur (Edelstahloption): bis 400°F / 204°C
• Einstellung: kontinuierlich einstellbarer Auslassspalt durch gerändelten Ring (verriegelt beim Anziehen)
• Verfügbare Auslassdurchmesser: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Modellfamilien: Aluminum Only (6040–6044), Aluminum Kit (6240–6244), Deluxe Aluminum Kit (6240DX–6244DX), Stainless Only (6030–6034), Stainless Kit (6230–6234), Deluxe Stainless Kit (6230DX–6234DX)
• Leistung: siehe Beispielwerte bei 80 PSIG / 5,5 BAR
• Typische Anwendungen: Rauchabsaugung, Kühlung, Trocknung, Bauteilreinigung, Wärmeverteilung in Öfen/Formen, Belüftung beengter Räume, Staubabscheidung, Abluft von Tankdämpfen
