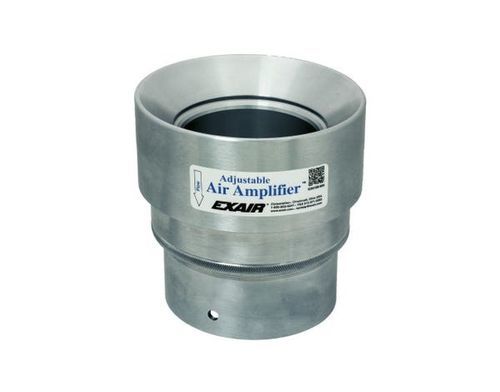

Regelbarer Luftdurchlass Verstärker 6043

für Be und Entlüftungvariabelfür hohe Temperaturen

Beschreibung Kraft und Durchsatz des einstellbaren Luftverstärkers Adjustable Air Amplifier™ werden durch Drehen des Auslassendes (mit losem Rändelring) verändert, um den durchgehenden Luftspalt zu öffnen oder zu schließen. Wenn die gewünschte Leistung erreicht ist, kann der Rändelring angezogen werden, um die Einstellung zu verriegeln. Unter Nutzung des Coanda-Effekts bieten diese Luftverstärker eine einfache, kostengünstige Möglichkeit, Luft zu zirkulieren, Rauch und Dämpfe zu bewegen, Teile zu kühlen oder zu trocknen und Wärme zu verteilen. Verfügbar in Aluminium oder Edelstahl für Lebensmittelanwendungen, höhere Temperaturen (bis zu 400°F / 204°C) und korrosive Umgebungen. Sondermaterialien, Befestigungsoptionen (Flansche) und Größen sind verfügbar.

Anwendungen

• Absaugung von Schweißrauch
• Kühlung heißer Teile
• Trocknen nasser Teile
• Reinigung bearbeiteter Teile
• Wärmeverteilung in Öfen und Formen
• Belüftung beengter Bereiche
• Staubabsaugung
• Ableitung von Tankdämpfen

Vorteile Im Vergleich zu Ventilatoren:

• Kompakt, leicht und tragbar
• Keine elektrische Versorgung am Einsatzort erforderlich (verwendet Druckluft)
• Keine beweglichen Teile — geringer Wartungsaufwand
• Ausgänge leicht an Lüftungsleitungen anschließbar
• Sofortiges Ein/Aus sowie variable Kraft/Durchsatz
• Keine HF-Störungen

Im Vergleich zu Venturis und Ejektoren:

• Höhere Durchsatzverstärkung bei geringerer Druckluftaufnahme
• Keine internen Hindernisse
• Erfüllt OSHA-Anforderungen an Druck und Lärm; leiser Betrieb

Systeme Einstellbare Luftverstärker sind als Einzelgeräte oder als Kits erhältlich. Beispielhafte Systemtypen und Modellreihen (repräsentativ):
Modelltypen:
- Adjustable Air Amplifier Only
- Adjustable Air Amplifier Kits (beinhaltet Verstärker, Filterabscheider und Druckregler mit Kupplung)
- Deluxe Adjustable Air Amplifier Kits (beinhaltet Verstärker, EFC elektronische Durchflussregelung, Filterabscheider und Druckregler mit Kupplung)

Repräsentative Modellnummern nach Auslassdurchmesser:
Model | Auslassdurchmesser | Beispielreferenzen
Aluminum Adjustable Air Amplifier Only | 3/4" (19mm) / 1-1/4" (32mm) / 2" (51mm) / 3" (76mm) / 4" (102mm) | 6040 / 6041 / 6042 / 6043 / 6044
Aluminum Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6240 / 6241 / 6242 / 6243 / 6244
Stainless Steel Adjustable Air Amplifier Only | 3/4" / 1-1/4" / 2" / 3" / 4" | 6030 / 6031 / 6032 / 6033 / 6034
Stainless Steel Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6230 / 6231 / 6232 / 6233 / 6234

Leistungsdaten (Auszug, geprüft bei 80 PSIG / 5,5 BAR, 0.002" Spalt) Beispielwerte (ausgewählte Modelle):
Modellgruppe | Luftverbrauch (SCFM) | Verstärkungsverhältnis | Luftvolumen am Ausgang (SCFM) | Schalldruckpegel (dBA)
6030, 6230, 6040, 6240 | 8.9 SCFM | 10 | 89 SCFM | 78 dBA
6031, 6231, 6041, 6241 | 12.9 SCFM | 16 | 206 SCFM | 81 dBA
6032, 6232, 6042, 6242 | 21.5 SCFM | 20 | 430 SCFM | 82 dBA
6033, 6233, 6043, 6243 | 35.2 SCFM | 22 | 774 SCFM | 83 dBA
6034, 6234, 6044, 6244 | 50 SCFM | 24 | 1,200 SCFM | 84 dBA

Technische Daten

• Handelsbezeichnung: Adjustable Air Amplifier™
• SKU / Beispiel-Produktcode auf der Seite: P6030 (konfigurierbares Produkt)
• Verfügbare Materialien: Aluminium oder Edelstahl (Edelstahl geeignet für Lebensmittelanwendungen, höhere Temperaturen und korrosive Anwendungen)
• Verfügbare Auslassdurchmesser: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Funktionsprinzip: Coanda-Effekt — primäre Hochgeschwindigkeitsluft induziert großen umgebenden Luftstrom
• Verstellbarkeit: Kontinuierlicher Luftspalt einstellbar durch Drehen des Auslassendes; Rändelring verriegelt die Einstellung
• Prüfbedingungen für Leistungsdaten: Werte angegeben bei 80 PSIG (5,5 BAR) mit einem Spalt von 0,002" (0,05 mm)
• Typische Anwendungen: Kühlung, Trocknung, Rauch-/Dampfabsaugung, Bauteilreinigung, Luftverteilung in Öfen/Formen, Belüftung beengter Bereiche
