Variabler Luftdurchlass Verstärker 121221DX

für Be und Entlüftungregelbarfür hohe Temperaturen

Überblick

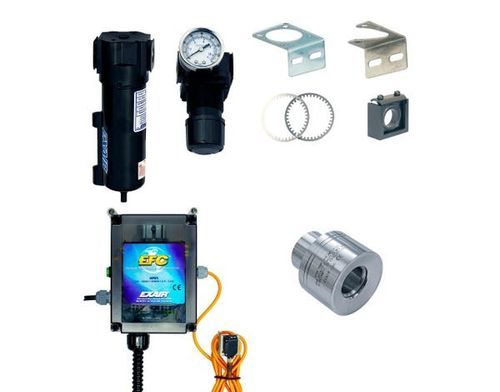

Deluxe-Kits enthalten einen Hochtemperatur-Luftverstärker, einen Satz Shims, einen Filterabscheider, einen Druckregler (mit Kupplung) und eine EFC Electronic Flow Control. Hochtemperatur-Luftverstärker sind bis 700°F (374°C) ausgelegt. Unter Nutzung des Coanda-Effekts, einem Grundprinzip der Fluidik, bieten Luftverstärker eine kompakte, kostengünstige Möglichkeit, Luft zu zirkulieren, Rauch, Dämpfe und leichte Materialien zu bewegen. Leise und effizient können Luftverstärker Ausgangsströme von bis zu 25-mal ihres Druckluftverbrauchs erzeugen.

Anwendungen

• Absaugung von Schweißrauch
• Kühlung heißer Teile
• Trocknen nasser Teile
• Reinigung bearbeiteter Teile
• Verteilung von Wärme in Öfen und Formen
• Belüftung von beengten Bereichen
• Staubabsaugung
• Ableitung von Tankdämpfen

Vorteile
Im Vergleich zu Ventilatoren:

• Kompakt, leicht, tragbar
• Keine Stromversorgung erforderlich
• Keine beweglichen Teile — geringer Wartungsaufwand
• Enden leicht abzudichten/zu kanalisieren
• Schalten sofort ein/aus
• Variable Kraft und Durchfluss
• Keine RF-Interferenzen

Im Vergleich zu Venturis und Ejektoren:

• Mehr Luft bei geringerem Druckluftverbrauch
• Höhere Durchflussverstärkung
• Keine internen Hindernisse
• Erfüllt OSHA-Anforderungen für Druck und Lärm
• Leiser Betrieb

Systeme
Super Air Amplifier Systeme
Super Air Amplifier sind in vier Modellarten erhältlich:

• Nur Super Air Amplifier
• Super Air Amplifier Kits — beinhalten Verstärker, Shim-Satz, Filterabscheider und Druckregler (mit Kupplung)
• Deluxe Super Air Amplifier Kits — beinhalten Verstärker, EFC, Shim-Satz, Filterabscheider und Druckregler (mit Kupplung)
• Super Air Amplifier Shim-Sets — enthalten (1) .006 in (0.15 mm) und (1) .009 in (0.23 mm) Edelstahl-Shims (8 in enthält (1) .015 in (0.39 mm))

Relevante Modellzuordnung (Auszug)
Deluxe High Temperature Air Amplifier Kit -> 121221DX (Auslassdurchmesser 1-1/4 in)
High Temperature Air Amplifier Kit -> 121221 (Auslassdurchmesser 1-1/4 in)

Leistung Hochtemperatur-Luftverstärker (Auszug)
Prüfbedingung: 80 PSIG (5.5 BAR). Beispiel Leistungsdatenzeile:
Modell 121021: Luftverbrauch 8.1 SCFM (229 SLPM), Verstärkungsverhältnis 18, Luftvolumen am Auslass 146 SCFM (4,132 SLPM), Luftvolumen bei 6 in (152 mm) 436 SCFM (12,339 SLPM), Schallpegel 72 dBA. Getestet mit Shim .003 in (0.08 mm).

Technische Daten

• Kit-Modell / SKU: 121221DX
• Handelsbezeichnung: Deluxe High Temperature Air Amplifier Kit
• Auslassdurchmesser (angezeigte Kit-Variante): 1-1/4 in (32 mm)
• Temperaturbereich: bis zu 700°F (374°C)
• Kit-Bestandteile: Hochtemperatur-Luftverstärker, Shim-Satz, Filterabscheider, Druckregler (mit Kupplung), EFC Electronic Flow Control
• Prinzip: Nutzt den Coanda-Effekt zur Erzeugung hochvolumiger Ausströmungen
• Durchflussverstärkung: bis zu 25-fach des Druckluftverbrauchs (je nach Modell/Shim)
• Beispiel-Testshim: .003 in (0.08 mm) verwendet für Leistungstests
• Vorteile: kein Strom erforderlich, keine beweglichen Teile, leicht anschließbare Enden, sofortiges Ein/Aus, variable Kraft und Durchfluss, geringer Lärm
• Beispielleistung (andere Katalogmodelle): siehe Leistungsauszug für Modell 121021 (Werte variieren nach Modell und Shim)
