Variabler Luftdurchlass Verstärker 120224DX

für Be und Entlüftungfür hohe Temperaturen

Übersicht
Die Super Air Amplifier 94 Deluxe Kits liefern ein volumenstarkes, hochgeschwindigkeits Luftstrombild unter Einsatz weniger Druckluft. Auf Basis des Coanda-Effekts saugt der Amplifier große Luftmengen aus der Umgebung an und erzeugt so Ausgangsströme von bis zu etwa 25× der Druckluftzufuhr. Saug- und Druckenden sind kanalbar; die Einheiten sind leise, kompakt und wartungsarm.

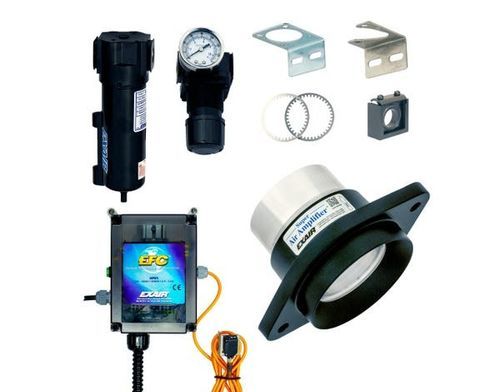

Lieferumfang des Deluxe Kits

• Super Air Amplifier 94
• EFC 94 (Elektronische Durchflussregelung)
• Shim-Set
• Filterabscheider
• Druckregler mit Kupplung

Anwendungen

• Ableitung von Schweißrauch
• Kühlung heißer Bauteile
• Trocknung nasser Teile und Prozesse
• Reinigung bearbeiteter Teile
• Wärmeverteilung in Öfen/Formen
• Belüftung beengter Bereiche
• Staubsammlung an Arbeitsplätzen
• Abluft von Tankdämpfen

Vorteile

• Im Vergleich zu Ventilatoren:
  • Einsetzbar in Umgebungen bis 700 °F (374 °C)
  • Kompakt, leicht und portabel
  • Kein Stromanschluss erforderlich
  • Keine beweglichen Teile, geringer Wartungsaufwand
  • Beide Enden leicht kanalbar
  • Sofortiges Ein/Aus
  • Variable Kraft und Durchfluss per EFC
  • Keine RF-Interferenzen
• Im Vergleich zu Venturis und Ejektoren:
  • Mehr Luft bei geringerem Druckluftverbrauch
  • Höhere Durchflussverstärkung
  • Keine internen Hindernisse
  • Entspricht OSHA-Anforderungen für Druck und Lärm
  • Leiser Betrieb

Modelle und Systeme
Erhältlich als reiner Amplifier, Kit und Deluxe Kit. Auslassdurchmesser: 3/4" (19 mm) — Modell 120020 / Kit 120220 / Deluxe 120220DX; 1-1/4" (32 mm) — Modell 120021 / Kit 120221 / Deluxe 120221DX; 2" (51 mm) — Modell 120022 / Kit 120222 / Deluxe 120222DX; 4" (102 mm) — Modell 120024 / Kit 120224 / Deluxe 120224DX; 8" (203 mm) — Modell 120028 / Kit 120228 / Deluxe 120228DX. Shim-Sets für alle Größen verfügbar.

Leistungsdaten (80 PSIG / 5,5 BAR)

• 120020 — Luftverbrauch 6,1 SCFM (173 SLPM); Verstärkung ≈12×; Ausgang 73 SCFM (2,066 SLPM); Ausgang bei 6" 219 SCFM (6,198 SLPM); Schall 69 dBA
• 120021 — Luftverbrauch 8,1 SCFM (229 SLPM); Verstärkung ≈18×; Ausgang 146 SCFM (4,132 SLPM); Ausgang bei 6" 436 SCFM (12,339 SLPM); Schall 72 dBA
• 120022 — Luftverbrauch 15,5 SCFM (439 SLPM); Verstärkung ≈22×; Ausgang 341 SCFM (9,650 SLPM); Ausgang bei 6" 1,023 SCFM (28,951 SLPM); Schall 72 dBA
• 120024 — Luftverbrauch 29,2 SCFM (826 SLPM); Verstärkung ≈25×; Ausgang 730 SCFM (20,659 SLPM); Ausgang bei 6" 2,190 SCFM (61,977 SLPM); Schall 73 dBA
• 120028 — Luftverbrauch 120 SCFM (3,396 SLPM); Verstärkung ≈25×; Ausgang 3,000 SCFM (84,900 SLPM); Ausgang bei 6" 9,000 SCFM (254,700 SLPM); Schall 88 dBA

Funktionsweise
Druckluft strömt durch eine ringförmige Kammer und wird durch eine kleine Ringdüse mit hoher Geschwindigkeit beschleunigt. Der Primärluftstrom haftet am Coanda-Profil und erzeugt ein Niederdruckzentrum, das Umgebungsluft ansaugt. Die kombinierten Ströme treten als hochvolumiger, hochgeschwindigkeits Austritt aus und eignen sich zum Blasen, Trocknen, Kühlen und Belüften.

Technische Daten

• Handelsname / Modell: Super Air Amplifier 94 Deluxe Kit
• Hersteller / Marke: EXAIR
• SKU / Artikelnummer: P120220DX
• Enthalten: Super Air Amplifier 94, EFC 94, Shim-Set, Filterabscheider, Druckregler mit Kupplung
• Auslassdurchmesser: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 4" (102 mm), 8" (203 mm)
• Durchflussverstärkung: bis zu ~25× (modell- und druckabhängig)
• Betriebsumgebung: bis 700 °F (374 °C)
• Keine beweglichen Teile; kompakt und portabel; Saug- und Druckseite kanalisierbar
• Typische Einsatzbereiche: Rauch-/Dampfabsaugung, Kühlung, Trocknung, Reinigung, Wärmeverteilung, Belüftung beengter Bereiche, Staubsammlung
• Preis auf der Seite: 2.121 USD
• Herstellungsland: USA
