Variabler Luftdurchlass Verstärker 121021

für hohe Temperaturenfür Be und Entlüftung

Beschreibung

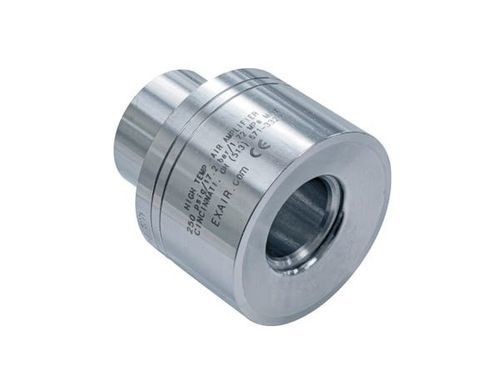

Hochtemperatur-Luftverstärker sind bis 700°F (374°C) einsetzbar und eignen sich zur Luftumwälzung in heißen Umgebungen wie Öfen, Brennöfen und großen Formen. Unter Ausnutzung des Coanda-Effekts fördern diese Verstärker große Mengen Umgebungsluft mit einer kleinen Menge Druckluft, um hochvolumige, hochgeschwindigkeits Ausströmungen durch einen festen Luftspalt zu erzeugen. Sie arbeiten leise und liefern eine hohe Durchflussverstärkung, mit Ausgangsströmen bis zu 25-facher Verbrauchsrate.

Anwendungen

• Absaugung von Schweißrauch
• Kühlung heißer Werkstücke
• Trocknen nasser Teile
• Reinigung bearbeiteter Teile
• Wärmeverteilung in Öfen/Formen
• Belüftung beengter Bereiche
• Staubabsaugung
• Abluft von Tankdämpfen

Vorteile
Im Vergleich zu Lüftern:

• Kompakt, leicht und tragbar
• Keine Stromversorgung erforderlich
• Keine beweglichen Teile — geringer Wartungsaufwand
• Anschlüsse leicht zu kanalisieren
• Sofortiges Ein-/Ausschalten
• Variable Kraft und Durchfluss
• Keine RF-Störungen

Im Vergleich zu Venturis und Ejektoren:

• Mehr Luft bei geringerem Druckluftverbrauch
• Höhere Durchflussverstärkung
• Keine inneren Hindernisse
• Erfüllt OSHA-Anforderungen zu Druck und Lärm
• Geräuscharmer Betrieb

Systeme / Modellausführungen
Super Air Amplifier-Systeme umfassen: nur Super Air Amplifier; Super Air Amplifier Kits (Verstärker, Shim-Set, Filterabscheider und Druckregler mit Kupplung); Deluxe Kits (EFC, Shim-Set, Filterabscheider und Druckregler mit Kupplung); Super Air Amplifier Shim-Sets (Edelstahl-Shims).

Modell / Auslass
Modell: Hochtemperatur-Luftverstärker nur | Auslassdurchmesser: 1-1/4" (32 mm)
Hochtemperatur-Luftverstärker nur — 121021
Hochtemperatur-Luftverstärker Kit — 121221
Deluxe Hochtemperatur-Luftverstärker Kit — 121221DX
Super Air Amplifier Shim Set — 120321

Leistung (80 PSIG / 5,5 BAR)
Leistung Modell 121021 (getestet mit 0,003" / 0,08 mm Shim): Luftverbrauch 8,1 SCFM (229 SLPM); Verstärkungsverhältnis 18; Luftvolumen am Auslass 146 SCFM (4 132 SLPM); Luftvolumen bei 6" (152 mm) 436 SCFM (12 339 SLPM); Schallpegel 72 dBA.

Abmessungen (Modell 121021)
A: 0,84 in (21 mm)
B: 0,94 in (24 mm)
C: 1,50 in (38 mm)
D: 2,40 in (61 mm)
E: 3,03 in (77 mm)
F: 0,27 in (7 mm)
G: 0,21 in (5 mm)
H: 0,75 in (19 mm)
J: 1,22 in (31 mm)
K: 2,88 in (73 mm)
L: 0,59 in (15 mm)
M: NPT 1/4"

Luftstrombild
Luftstrombild Abmessungen (Modell 121021): A: 2 in (51 mm); B: 2,9 in (74 mm); C: 4,7 in (119 mm); D: 6,5 in (165 mm).

Funktionsweise
Druckluft strömt durch den Lufteinlass in eine ringförmige Kammer und wird durch eine schmale Ringdüse mit hoher Geschwindigkeit beschleunigt. Der Primärluftstrom haftet am Coanda-Profil und wird zum Auslass gelenkt, wodurch ein Unterdruckzentrum entsteht, das einen großen Volumenstrom Umgebungsluft induziert. Der kombinierte Strom wird als hochvolumiger, hochgeschwindigkeits Auslassstrom ausgestoßen.

Spezifikationen / Technische Daten

• Modell (SKU): 121021
• Bezeichnung: Hochtemperatur-Luftverstärker
• Material: Edelstahl (St. St.)
• Nenn-Temperatur: bis zu 700°F (374°C)
• Auslassdurchmesser: 1-1/4" (32 mm)
• Luftverbrauch (bei 80 PSIG): 8,1 SCFM (229 SLPM)
• Verstärkungsverhältnis (bei 80 PSIG): 18
• Luftvolumen am Auslass (bei 80 PSIG): 146 SCFM (4 132 SLPM)
• Luftvolumen bei 6" (152 mm): 436 SCFM (12 339 SLPM)
• Schallpegel (bei 80 PSIG): 72 dBA
• Testshim für Leistung: 0,003" (0,08 mm)
• Anschluss: 1/4" NPT
• Typische Anwendungen: Absaugung von Schweißrauch, Kühlung heißer Teile, Trocknung, Wärmeverteilung in Öfen/Formen, Belüftung beengter Bereiche, Staubabsaugung, Abluft von Tankdämpfen
