Flachschleifmaschine ETD-70150NC
für Werkstückefür große WerkstückeSäulen

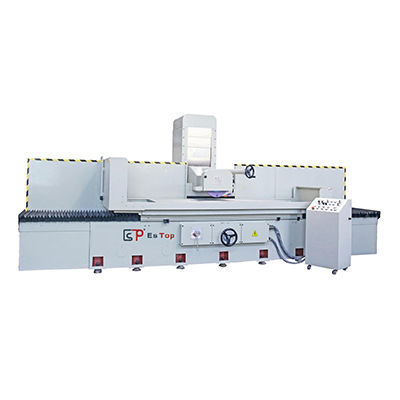

Flachschleifmaschine - ETD-70150NC - ESTOPCNC - für Werkstücke / für große Werkstücke / Säulen
Flachschleifmaschine - ETD-70150NC - ESTOPCNC - für Werkstücke / für große Werkstücke / Säulen
Flachschleifmaschine - ETD-70150NC - ESTOPCNC - für Werkstücke / für große Werkstücke / Säulen - Bild - 2
Flachschleifmaschine - ETD-70150NC - ESTOPCNC - für Werkstücke / für große Werkstücke / Säulen - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typen
Flach
Anwendung
für Werkstücke, für große Werkstücke
Struktur
Säulen, mit verfahrbaren Ständern, mit Magnetspannsystem
Kontroltyp
NC, automatisch, manuell
Achszahl
3-Achs
Weitere Eigenschaften
großformatig, mittlere Größe
Weitere Eigenschaften
Präzision, Hochpräzision, Hochgeschwindigkeit, elektromotorgetrieben, mit großem Fassungsvermögen
Spindelgeschwindigkeit

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

X-Hub

1.700 mm
(66,93 in)

Y-Hub

570 mm, 670 mm, 770 mm
(22,44 in, 26,38 in, 30,31 in)

Schleifscheibendurchmesser

350 mm
(14 in)

Gewicht der Maschine

5.200 kg, 5.500 kg, 5.800 kg
(11.464,04 lb, 12.125,42 lb, 12.786,81 lb)

Beschreibung

Produktübersicht
Verschiebbarer Säulen-Flächenschleifer ETD-70150NC für die Metallbearbeitung. Ausgestattet mit einem Elektromagnettisch 1500 x 700 mm und geeignet für ein Spektrum von groben Abtragsarbeiten bis hin zu präzisen Schleifvorgängen.

Zusammenfassung
Reihe von Säulen-Flächenschleifmaschinen mit unterschiedlichen Arbeitsbreiten, abgestimmt auf verschiedene Produktionsanforderungen. Das verschiebbare Säulendesign ermöglicht erweiterten Y-Achs-Hub und sorgt für stabile Schleifgenauigkeit bei mittelgroßen bis großen Werkstücken. Geeignet für industrielle Werkstätten mit hoher Tischbelastung und variablen Vorschubgeschwindigkeiten.

Merkmale
  • Steife Basis-, Säulen- und Tischstruktur mit hoher Elastizität zur Erhaltung von Festigkeit und Stabilität
  • Ergonomische Bedienanordnung mit Griffen vorn konzentriert für einfache Handhabung
  • Quervorschub-Einstellung über das Bedienfeld möglich
  • Kombination aus manuellen und automatischen Vorschüben für präzise und effiziente Schleifzyklen
  • Schnellverstellung und elektromagnetischer Tisch mit hoher Kapazität für schwere Werkstücke


Technische Tabelle
  • Modell: ETD-70150NC
  • Elektromagnettisch Größe (x*y): 1500 x 700 mm
  • Links/rechts X-Achsen-Hub: (verwandte Modelle) 1700 mm
  • Vorn/hinten Y-Achsen-Hub: 770 mm
  • Max. Abstand Schleifrad Mitte - Tisch: 560 mm
  • Max. Tischbelastung: 2500 kg
  • T-Nuten Spezifikation: 18 x 3 mm
  • Tisch-Vorschubgeschwindigkeit: 5–30 m/min
  • Handrad-Teilung vorn/hinten: 0,02/5 mm
  • Automatischer Vorschub vorn/hinten: 0,1–8 mm
  • Schnellfahrgeschwindigkeit vorn/hinten (50Hz/60Hz): 990 / 1190 m/min
  • Schleifscheiben-Maximalabmessung: Φ350 x 127 x 20–50 mm
  • Schleifscheiben-Drehzahl (50Hz/60Hz): 1450 / 1740 U/min
  • Handrad-Teilung Z-Achse: 0,005 / 0,2 mm
  • Schnellverfahr Z-Achse (Auf/Ab): 23 m/min
  • Spindelmotor: 15 x 4 (HP*P)
  • Z-Achsen-Motor: 1/4 x 6 W
  • Hydraulikmotor: 7,5 x 6 (HP*P)
  • Kühlmotor: 90 W
  • Vorn/hinten Servo (Y-Achsen-Motor): 1/4 x 6 W
  • Maschinenabmessungen (L x B x H): 4320 x 2600 x 2150 mm
  • Gewicht ca. (ETD-70150): ≈5800 kg
