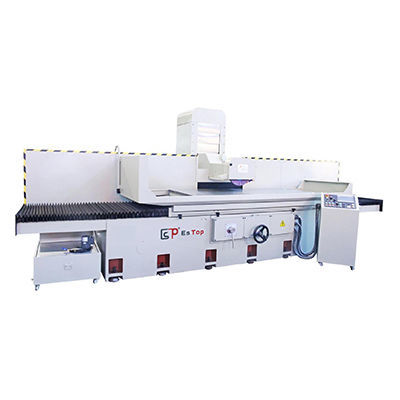

Flachschleifmaschine ETD-80300AHD

für Werkstückemit Magnetspannsystemmit verfahrbaren Ständern

Produktübersicht
Die ETD-80300AHD ist eine säulenverschiebbare Flächenschleifmaschine für Metallbearbeitungsanwendungen. Erhältlich in zwei Tischvarianten (PCD-80300: 3000×800 mm und PCD-80400: 4000×800 mm) deckt sie Aufgaben vom groben Abtrag bis zur Feinbearbeitung ab. Die Konstruktion von Grundkörper, Säule und Tisch mit hoher Elastizität gewährleistet Steifigkeit und Genauigkeit; ergonomische Bedienelemente erhöhen die Bedienerproduktivität.

Hauptmerkmale

• Säulenverschiebbare Bauweise für großen X-Hub (PCD-80300/PCD-80400)
• Elektromagnetischer Tisch verfügbar in 3000×800 mm oder 4000×800 mm
• Breite Vorschubbereiche: Handrad und automatische Vorschubeinstellungen
• Hohe Steifigkeit durch elastische Konstruktion von Grundkörper/Säule/Tisch
• Bedienerfreundliches Layout mit frontseitigen Griffen und Querverschiebung einstellbar am Bedienfeld
• Kompatibel mit Schleifscheiben bis 350×127×20–50 mm

Technische Daten

• Modell: ETD-80300AHD (Varianten: PCD-80300 / PCD-80400)
• Typ: Säulenverschiebbare Flächenschleifmaschine
• Elektromagnetischer Tisch (x×y): 3000×800 mm (PCD-80300) / 4000×800 mm (PCD-80400)
• X-Achse Hub (L/R): 3200 mm (PCD-80300) / 4200 mm (PCD-80400)
• Y-Achse Hub (V/H): 870 mm
• Max. Abstand Schleifscheibe–Tischmitte: 560 mm
• Tisch Tragfähigkeit max.: 3000 kg
• T-Nut Tisch: 18×3 mm
• Vorschubgeschwindigkeit Tisch: 5–30 m/min; Automatischer Vorschub vorn/hinten: 0,1–8 mm
• Schnellhub (50Hz/60Hz): 990 / 1190 mm/min
• Max. Schleifscheibengröße: 350×127×20–50 mm; Drehzahl (50Hz/60Hz): 1450 / 1740 U/min
• Z-Achse Handradskala: 0,005/0,2 mm; Z Schnellhub: 230 mm/min
• Spindelmotor: 15×4 (HP*P); Hydraulikmotor: 10×6 (HP*P); Kühlmotor: 90 W
• Maschinenabmessungen (L×B×H): 8200×3050×2250 mm (PCD-80300) / 11000×3050×2250 mm (PCD-80400)
• Gewicht ca.: ≈12000 kg (PCD-80300) / ≈13500 kg (PCD-80400)

Anwendungen & Optionen

• Geeignet für Werkzeugbau, Automobilindustrie, Formenbau und allgemeine Metallbauteile
• Optionen: Steuerungs-Upgrades, kundenspezifische Tischaufnahmen, Schleifschutz und Kühlsysteme
• Kontaktieren Sie den Lieferanten für Installationsanforderungen, elektrische Spezifikationen und maßgeschneiderte Konfigurationen
