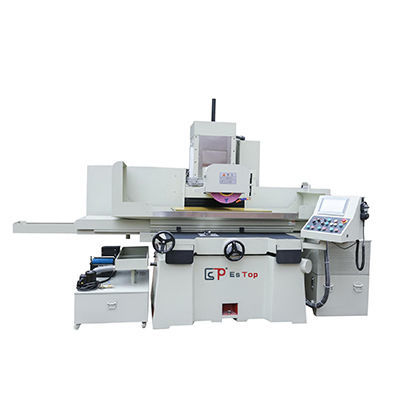

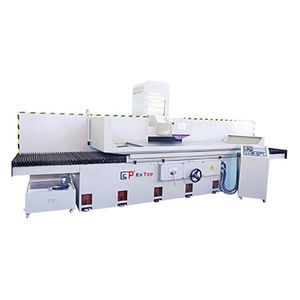

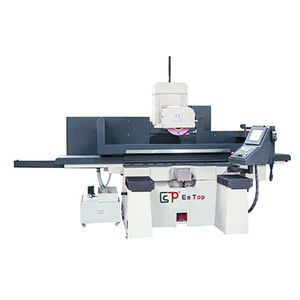

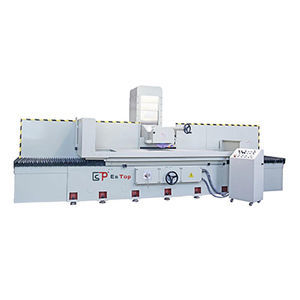

Schleifmaschine mit horizontaler Schleifscheibe ETW-50100NC

FlachFlachfür Werkstücke

Übersicht
Diese Baureihe verfügt über einen verfahrbaren Schleifkopf, ausgelegt für schwere Flächenschleifarbeiten unter Verwendung des Umfangs des Schleifrades. Geeignet für das Planenschleifen von Teilen in der Maschinenfertigung, Automobilindustrie, Werkzeug- und Formenbau sowie ähnlichen Branchen.

Hauptmerkmale

• Maschinenbett: Sinterguss/Ganzguss zur Gewährleistung von Steifigkeit und stabilem Betrieb.
• Längsbewegung des Arbeitstisches: hydraulischer Antrieb mit stufenloser Geschwindigkeitsregelung.
• Horizontale Führungsbahn des Wagens: Stahlführungsbahn für Verschleißfestigkeit und stabile Genauigkeit.
• Schleifscheibenwelle: von einem externen vibrationsarmen Motor angetrieben für ruhigen Lauf.
• Schmiersystem: kontinuierliche automatische Schmierung für Bett- und Tischführungen; schrittweise Schmierung für Säulen, Wagen und Schleifkopf-Führungen zur Reduzierung von Ölverlust und Beanspruchung der Führungen.

Technische Daten

• Modell: ETW-50100NC (auch verfügbar: ETW-63125)
• Produktart: Horizontaler Schleifscheibenwellen-Schleifmaschine / Flächenschleifmaschine
• Elektromagnetischer Tisch (x*y): 1000 x 500 mm (ETW-63125: 1250 x 630 mm)
• X-Achse Hub (links/rechts): 1200 mm (ETW-63125: 1500 mm)
• Y-Achse Hub (vor/zurück): 580 mm (ETW-63125: 710 mm)
• Max. Abstand Scheibenmitte zur Tischoberfläche: 490 mm
• Max. Tischbelastung: 900 kg (ETW-63125: 1000 kg)
• T-Nuten-Spezifikation: 18 x 3
• Tischvorschubgeschwindigkeit: 5–30 m/min
• Automatischer Vor-/Rückvorschub: 0,05–15 mm
• Schnellfahrgeschwindigkeit (50Hz/60Hz): 990 / 1190 mm/min
• Max. Schleifscheibengröße: 350 x 127 x 20–50 mm
• Schleifscheibendrehzahl (50Hz/60Hz): 1450 / 1740 U/min
• Z-Achse Handrad-Vorschubskala: 0,01–0,08 mm
• Z-Achse Schnellfahrt: 230 mm/min
• Spindelmotor: 15 x 4 (HP*P)
• Z-Achsen-Motor (hoch/runter): 1500 W
• Hydraulikmotor: 5 x 6 (HP*P)
• Kühlungsmotor: 90 W
• Y-Achse Servomotor (vor/zurück): 1000 W
• Maschinenprofilmass (L x B x H): 3500 x 2700 x 2300 mm
• Gewicht ca.: ≈4800 kg (ETW-63125: ≈4900 kg)

Anwendungsbereiche

• Planenschleifen von Bauteilen in der Maschinenfertigung
• Oberflächenbearbeitung von Automobilteilen
• Schleifen von Formen- und Matrizenplatten
• Schleifen von Werkzeugoberflächen
