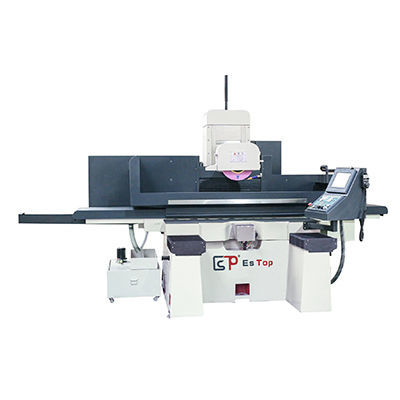

Flachschleifmaschine ETW-4010NC

Flachfür Blechefür Werkstücke

Übersicht
Die ETW-4010NC-Baureihe verfügt über eine bewegliche Schleifkopf-Konstruktion für Schwerlast-Horizontalrandbearbeitung (peripheres Schleifen) von ebenen Flächen. Sie eignet sich für die Bearbeitung ebener Teile in den Bereichen Maschinenbau, Automobil, Werkzeugstahlplatten, Werkzeugbau und ähnliche Industrien. Verfügbar mit elektromagnetischem Tisch 690×300 mm (ETW-3069) oder 1000×400 mm (ETW-40100).

Hauptmerkmale

• Gussschlitten/Bettrahmen zur Gewährleistung der strukturellen Steifigkeit und stabilen Betriebs.
• Longitudinale Verstellung des Arbeitstisches (X) hydraulisch angetrieben mit stufenloser Geschwindigkeitsregelung.
• Horizontale Führungsbahn des Wagens mit Stahlführungsstruktur für Verschleißfestigkeit und konstante Genauigkeit.
• Schleifscheiben-Spindel wird von einem externen, nieder-Vibrations-Motor angetrieben für ruhigen Lauf.
• Kontinuierliche automatische Schmierung für Bett- und Tischführungen; Rändelschmierung (Inching) für Säulen, Wagen und Schleifkopf-Führungen zur Reduzierung von Verschleiß und zur Erhaltung der Präzision.

Technische Daten

• Modell: ETW-4010NC
• Größe elektromagnetischer Tisch (x*y): 690 × 300 mm (ETW-3069) ; 1000 × 400 mm (ETW-40100)
• Links/rechts (X) Verfahrweg: 800 mm (ETW-3069) ; 1200 mm (ETW-40100)
• Vorn/hinten (Y) Verfahrweg: 380 mm (ETW-3069) ; 480 mm (ETW-40100)
• Max. Abstand Spindelmitte zur Tischoberfläche: 460 mm
• Max. Tischbelastung: 600 kg (ETW-3069) ; 800 kg (ETW-40100)
• T-Nut Spezifikation der Tischplatte: 14 × 3
• Tischvorschubgeschwindigkeit: 5–30 m/min
• Vorn/hinten Automatischer Vorschub: 0,05–15 mm
• Vorn/hinten Schnellfahrgeschwindigkeit (50Hz/60Hz): 990 / 1190 m/min
• Max. Schleifscheibengröße: ø350 × ø127 × 20–50 mm
• Schleifscheiben-Drehzahl (50Hz/60Hz): 1450 / 1740 U/min
• Z-Achse Handrad-Teilung: 0,01–0,08 mm
• Z-Achse Schnellfahrgeschwindigkeit Auf/Ab: 230 m/min
• Spindelmotor: 15 × 4 (HP*P)
• Z-Achsen Motorleistung: 1000 W
• Hydraulikmotor: 3 × 6 (HP*P)
• Kühlungsmotor: 90 W
• Vorn/hinten Servo (Y-Achse) Motor: 1000 W
• Maschinenabmessungen (L × B × H): 3060 × 1600 × 2300 mm oder 3150 × 1600 × 2300 mm
• Gewicht: 3600 kg / 3700 kg
