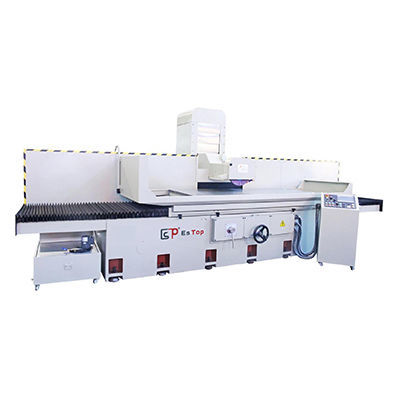

Flachschleifmaschine ETD-80200NCfür WerkstückeSäulenmit Magnetspannsystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typen
- Flach
- Anwendung
- für Werkstücke
- Struktur
- mit mobilem Tisch, Säulen, mit Magnetspannsystem
- Kontroltyp
- NC
- Weitere Eigenschaften
- Präzision, für Intensivnutzung
- Spindelgeschwindigkeit
1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)- Achsabstand
560 mm
(22 in)- X-Hub
2.200 mm
(86,61 in)- Y-Hub
870 mm
(34,25 in)- Schleifscheibendurchmesser
350 mm
(14 in)- Gewicht der Maschine
7.800 kg, 9.200 kg
(17.196,06 lb, 20.282,53 lb)
Beschreibung
Produktübersicht
Die Flachschleifmaschine mit verschiebbarer Säule ETD-80200NC ist für ein breites Anwendungsspektrum ausgelegt, vom Grobschliff bis zur präzisen Endbearbeitung. Robuster Aufbau von Bett, Säule und Tisch sorgt für Maßhaltigkeit und geringe Verformung. Ergonomische Anordnung der Bedienelemente und vorne konzentrierte Handgriffe erleichtern Bedienung und Wartung.
Technische Tabelle (ausgewählte Parameter)
Hauptartikel: Flachschleifmaschine mit verschiebbarer Säule
Modelle: ETD-80160 | ETD-80200
Einheit: wie bei Parameter angegeben
Bearbeitungstisch - Elektromagnet Tisch Größe (x*y): 2000 x 800 mm
Links/rechts X-Achsenverstellung: 2200 mm
Vorne/hinten Y-Achsenverstellung: 870 mm
Max. Achse Schleifscheibe bis Tischmitte: 560 mm
Maximale Tischbelastung: 3000 kg
T-Nut Spezifikation Tisch: 18 x 3
Tisch Vorschubgeschwindigkeit: 5-30 m/min
Handrad Skala vorne/hinten: 0.02/5 mm
Automatischer Vorschub vorne/hinten: 0.1-8 mm
Schnellfahrgeschwindigkeit vorne/hinten (50HZ/60HZ): 990/1190 m/min
Max. Schleifscheibengröße: 350 x 127 x 20-50 mm
Schleifscheibendrehzahl (50HZ/60HZ): 1450/1740 U/min
Handrad Skala Z-Achse (hoch/runter): 0.005/0.2 mm
Schnellfahrt Z-Achse (hoch/runter): 230 m/min
Spindelmotor: 15 x 4 HP*P
Z-Achsenmotor (hoch/runter): 1/4 x 6 W
Hydraulikmotor: 10 x 6 HP*P
Kühlmotor: 90 W
Y-Achsen-Servo vorne/hinten: 1/4 x 6 W
Aufbaumaß Maschine L x W x H: 5500 x 3050 x 2250 mm
Gewicht (ca.): ≈9200 kg (ETD-80200)
Technische Spezifikationen
Die Flachschleifmaschine mit verschiebbarer Säule ETD-80200NC ist für ein breites Anwendungsspektrum ausgelegt, vom Grobschliff bis zur präzisen Endbearbeitung. Robuster Aufbau von Bett, Säule und Tisch sorgt für Maßhaltigkeit und geringe Verformung. Ergonomische Anordnung der Bedienelemente und vorne konzentrierte Handgriffe erleichtern Bedienung und Wartung.
- Vorne angeordnete Handgriffe für einfachen Bedienerzugang
- Querrichtungs-(X) Einstellmöglichkeit am Bedienfeld
- Ergonomisches Design für einfache Bedienbarkeit
Technische Tabelle (ausgewählte Parameter)
Hauptartikel: Flachschleifmaschine mit verschiebbarer Säule
Modelle: ETD-80160 | ETD-80200
Einheit: wie bei Parameter angegeben
Bearbeitungstisch - Elektromagnet Tisch Größe (x*y): 2000 x 800 mm
Links/rechts X-Achsenverstellung: 2200 mm
Vorne/hinten Y-Achsenverstellung: 870 mm
Max. Achse Schleifscheibe bis Tischmitte: 560 mm
Maximale Tischbelastung: 3000 kg
T-Nut Spezifikation Tisch: 18 x 3
Tisch Vorschubgeschwindigkeit: 5-30 m/min
Handrad Skala vorne/hinten: 0.02/5 mm
Automatischer Vorschub vorne/hinten: 0.1-8 mm
Schnellfahrgeschwindigkeit vorne/hinten (50HZ/60HZ): 990/1190 m/min
Max. Schleifscheibengröße: 350 x 127 x 20-50 mm
Schleifscheibendrehzahl (50HZ/60HZ): 1450/1740 U/min
Handrad Skala Z-Achse (hoch/runter): 0.005/0.2 mm
Schnellfahrt Z-Achse (hoch/runter): 230 m/min
Spindelmotor: 15 x 4 HP*P
Z-Achsenmotor (hoch/runter): 1/4 x 6 W
Hydraulikmotor: 10 x 6 HP*P
Kühlmotor: 90 W
Y-Achsen-Servo vorne/hinten: 1/4 x 6 W
Aufbaumaß Maschine L x W x H: 5500 x 3050 x 2250 mm
Gewicht (ca.): ≈9200 kg (ETD-80200)
Technische Spezifikationen
- Modell: ETD-80200NC
- Elektromagnet Tisch Größe (x*y): 2000 x 800 mm
- Links/rechts X-Achsenverstellung: 2200 mm
- Vorne/hinten Y-Achsenverstellung: 870 mm
- Max. Abstand Schleifscheibe-Tisch: 560 mm
- Maximale Tischbelastung: 3000 kg
- T-Nut Tisch: 18 x 3
- Tischvorschubgeschwindigkeit: 5-30 m/min
- Handrad Skala vorne/hinten: 0.02/5 mm
- Automatischer Vorschub vorne/hinten: 0.1-8 mm
- Schnellfahrgeschwindigkeit vorne/hinten (50/60Hz): 990/1190 m/min
- Max. Schleifscheibengröße: 350 x 127 x 20-50 mm
- Schleifscheibendrehzahl (50/60Hz): 1450/1740 RPM
- Handrad Skala Z-Achse: 0.005/0.2 mm
- Schnellfahrt Z-Achse: 230 m/min
- Spindelmotor: 15 x 4 HP*P
- Z-Achsenmotor (hoch/runter): 1/4 x 6 W
- Hydraulikmotor: 10 x 6 HP*P
- Kühlmotor: 90 W
- Y-Achsen-Servo (vorne/hinten): 1/4 x 6 W
- Maschinenabmessungen (L x W x H): 5500 x 3050 x 2250 mm
- Gewicht: ≈9200 kg
