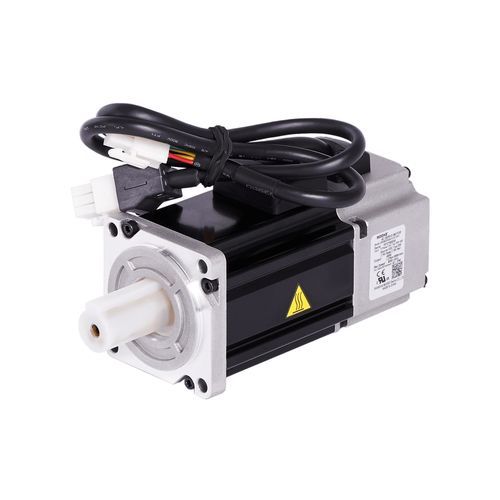

AC-Servomotor EWML series

mit BremsekompaktIP65

Produkt
EWML-Servomotoren mit niedriger Trägheit, erhältlich in drei Flanschgrößen und Leistungsstufen für kompakte Antriebsanwendungen.

Übersicht
Die EWML-Servomotoren zeichnen sich durch einfachen Aufbau und eine Bremsoption aus, wodurch eine wirtschaftliche Integration mit gängigen Getrieben möglich ist. Standardmäßig mit einem Inkrementalgeber ausgestattet, sind sie für IP65-Schutz in beengten Industrieumgebungen ausgelegt.

Merkmale

• In MINIECO integriert mit 230 Vac Versorgung
• Drei Baugrößen: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Standard-Inkrementalgeber 2500i
• Schutzart IP65

Technische Tabelle
MODELLE: EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Nennleistung: 100 W | 400 W | 750 W
Nenn-Drehzahl: 3000 min⁻¹ (alle Modelle)
Max. mechanische Drehzahl: 6000 min⁻¹ (alle Modelle)
Nennmoment: 0,32 Nm | 1,27 Nm | 2,4 Nm
Spitzenmoment: 0,93 Nm | 3,8 Nm | 6,9 Nm
Trägheit: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Flansch: 40 mm | 60 mm | 80 mm
Länge: 109 mm | 125 mm | 131 mm
Abmessungen [Flansch / Bohrungsabstand / Zentrierung] (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Wellenabmessungen [D x L] (mm): 8 x 25 | 14 x 30 | 19 x 40
Motormasse: 0,55 kg | 1,4 kg | 2,6 kg
Betriebstemperatur: 0°C bis 40°C
Lagerungstemperatur: -20°C bis 80°C
Feuchtigkeit (Betrieb & Lagerung): 10 bis 85 % rel. Feuchte oder weniger
Max. Höhe über NN: unter 1000 m
Vibration: 49 m/s²
Rotorpole: 8
Isolationsklasse: B (130°C)
Schutzart Gehäuse: IP65

Technische Spezifikationen

• Serie / Modelle: EWML-Serie — EWML2040EDx00, EWML2060EDx00, EWML2080EDx00
• Nennleistung: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Nenn-Drehzahl: 3000 min⁻¹ (alle Modelle)
• Maximale mechanische Drehzahl: 6000 min⁻¹ (alle Modelle)
• Nennmoment: 0,32 Nm | 1,27 Nm | 2,4 Nm (je Modell)
• Spitzenmoment: 0,93 Nm | 3,8 Nm | 6,9 Nm (je Modell)
• Rotorpole: 8
• Trägheit: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm² (je Modell)
• Flanschgrößen: 40 mm | 60 mm | 80 mm
• Gesamtlänge: 109 mm | 125 mm | 131 mm (je Modell)
• Abmessungen (Flansch / Bohrungsabstand / Zentrierung) (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• Wellenabmessungen [D x L] (mm): 8 x 25 | 14 x 30 | 19 x 40 (je Modell)
• Motormasse: 0,55 kg | 1,4 kg | 2,6 kg (je Modell)
• Standardgeber: Inkrementalgeber 2500i
• Schutz / Gehäusegrad: IP65
• Isolationsklasse: B (130°C)
• Betriebstemperaturbereich: 0°C bis 40°C
• Lagerungstemperaturbereich: -20°C bis 80°C
• Feuchtigkeit (Betrieb & Lagerung): 10 bis 85 % rel. Feuchte oder weniger
• Max. empfohlene Höhe: unter 1000 m
• Vibrationsfestigkeit: 49 m/s²
• Integration: In MINIECO integriert mit 230 Vac Stromversorgung
