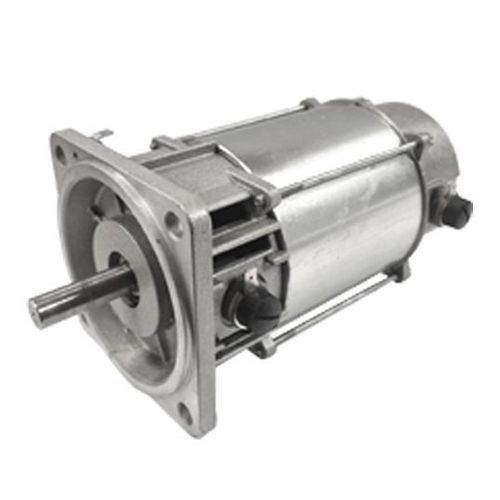

DC-Motor

Gleichstrom48 VPermanentmagnet

Produktübersicht Unsere kundenspezifischen Motoren in den Baugrößen 63 und 71 verfügen über Permanentmagnet-Erregung mit Flusskonzentratoren und sind für hohe Entmagnetisierungsströme ausgelegt. Diese Auslegung ermöglicht den Einsatz über einen weiten Drehzahlbereich sowohl im Konstant- als auch im veränderlichen Drehmomentbereich, auch bei Antrieben mit kleinem Formfaktor. Unter diesen Bedingungen erzielen die Motoren hohe Effizienz und geringe drehmomentbedingte Geräuschentwicklung.

Hauptmerkmale

• 2-poliger Magnetkreis mit Flusskonzentratoren, Ferritmagnete
• Kühlklassse IC410
• Lager mit erhöhtem Spiel, abgedichtet und lebensdauergeschmiert
• Verfügbare Bauformen/Montageformen: IMB5, IMV1 und IMV3 (Baugrößen 63 und 71)

Technische Tabelle MERKMALE UND NENNWERTE | MOTORGRÖSSE 1 Nm | MOTORGRÖSSE 2 Nm
Nennmoment, blockierter Rotor, Dauerbetrieb, dt aw = 115K* | 1.12 Nm | 2.15 Nm
Spitzenmoment, blockierter Rotor | 4 Nm | 8 Nm
Maximale Drehzahl | 12500 rpm | 6000 rpm
Rotationsmasse (Trägheitsmoment) | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
Mechanische Zeitkonstante *** | 18.5 ms | 16 ms
Gewicht | 5 kg | 8 kg
Thermischer Widerstand * | 2 °C/W | 1.2 °C/W
Thermische Zeitkonstante * | 1320 s | 1680 s
Elektrische Zeitkonstante *** | 5.00 ms | 6.00 ms
Drehzahlkonstante *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
Bürsten-Spannungsabfall bei Nennstrom | 1.20 Vdc | 1.20 Vdc
Versorgung > 48Vdc | 1.20 Vdc | 1.20 Vdc
Versorgung ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

Konstruktion & mechanische Details Kühlung: IC410. Lager: abgedichtet, lebensdauergeschmiert, mit erhöhtem Spiel zur Tolerierung von Entmagnetisierungsströmen und weiten Drehzahlbereichen. Verfügbare Montageformen: IMB5, IMV1, IMV3. Flusskonzentratoren und Ferritmagnete bieten Widerstand gegen Entmagnetisierung und reduzieren drehmomentbedingte Geräuschanteile.

Technische Merkmale / Spezifikationen

• Produktfamilie: Permanentmagnet-Gleichstrommotoren
• Verfügbare Baugrößen: 63 und 71
• Nennmoment (Größe 1): 1.12 Nm
• Nennmoment (Größe 2): 2.15 Nm
• Spitzenmoment (Größe 1 / Größe 2): 4 Nm / 8 Nm
• Maximale Drehzahl (Größe 1 / Größe 2): 12500 rpm / 6000 rpm
• Rotorträgheit (Größe 1 / Größe 2): 560 x10^-6 kgm² / 1100 x10^-6 kgm²
• Mechanische Zeitkonstante: 18.5 ms (Größe 1), 16 ms (Größe 2)
• Elektrische Zeitkonstante: 5.00 ms (Größe 1), 6.00 ms (Größe 2)
• Drehzahlkonstante: 1.38 rad/s/Nm (Größe 1), 0.58 rad/s/Nm (Größe 2)
• Bürsten-Spannungsabfall bei Nennstrom: 1.20 Vdc
• Thermischer Widerstand (Größe 1 / Größe 2): 2 °C/W / 1.2 °C/W
• Thermische Zeitkonstante (Größe 1 / Größe 2): 1320 s / 1680 s
• Gewicht (Größe 1 / Größe 2): 5 kg / 8 kg
• Magnettyp: Ferritmagnete mit Flusskonzentratoren
• Kühlklasse: IC410
