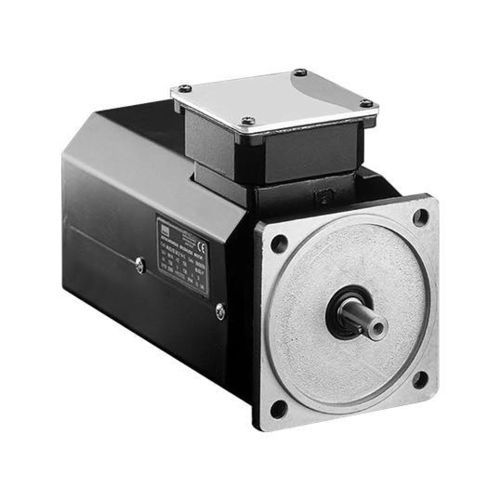

Asynchronmotor MVQ series

400 V330 V180 V

Produktübersicht
Die MVQ-Serie asynchroner Käfigläufermotoren ist für Automatisierungsanwendungen ausgelegt, die keine hohen dynamischen Leistungen erfordern, und stellt eine effiziente Wechselstromalternative zu herkömmlichen Gleichstromsystemen dar. Die Modelle decken einen Bereich von Nennmomenten und Spannungen für allgemeine industrielle Bewegungsaufgaben ab.

Merkmale

• Aufbau: Käfigläufer
• Nennspannung: 180 Vac und 330 Vac
• IP-Schutz
• Standard-Schutz: IP 44 ohne Lüfter; IP 21 mit Lüfter; IP 54 auf Anfrage
• Isolationsklasse: F
• Betriebstemperatur: -25°C bis +55°C
• Lagertemperatur: -25°C bis +70°C
• Kühlung: Natürliche Kühlung oder Zwangsbelüftung
• Positionsrückmeldung: 4-poliger Resolver
• Wälzlager: Abgedichtet, lebensdauergeschmiert
• Welle: Passfeder und standardisiertes Gewindeloch
• Oberfläche: Schwarze Beschichtung
• Thermischer Schutz: PTC, Schwellwert 130°C
• Flanschausführungen: B5 und B14

Technische Daten - Motortypen

• 9MMVQ6330214x — Nennmoment: 2.5 Nm; Spitzmoment: 5 Nm; Dauerstrom: 3.5 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 0.71 Nm/A; Rotorträgheit: 400 x10-6 kg·m²; Gewicht: 6.5 kg; Versorgungsspannung: 230 Vac
• 9MMVQ6330414x — Nennmoment: 2.8 Nm; Spitzmoment: 7 Nm; Dauerstrom: 1.6 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 1.75 Nm/A; Rotorträgheit: 400 x10-6 kg·m²; Gewicht: 6.5 kg; Versorgungsspannung: 400 Vac
• 9MMVQ7130219x — Nennmoment: 5.5 Nm; Spitzmoment: 11 Nm; Dauerstrom: 6 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 0.91 Nm/A; Rotorträgheit: 1800 x10-6 kg·m²; Gewicht: 9.7 kg; Versorgungsspannung: 230 Vac
• 9MMVQ7130419x — Nennmoment: 5.8 Nm; Spitzmoment: 14 Nm; Dauerstrom: 2.5 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 2.32 Nm/A; Rotorträgheit: 1800 x10-6 kg·m²; Gewicht: 9.7 kg; Versorgungsspannung: 400 Vac
• 9MMVQ8030219x — Nennmoment: 8 Nm; Spitzmoment: 16 Nm; Dauerstrom: 8.7 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 0.92 Nm/A; Rotorträgheit: 3500 x10-6 kg·m²; Gewicht: 13.6 kg; Versorgungsspannung: 230 Vac
• 9MMVQ8030419x — Nennmoment: 9.5 Nm; Spitzmoment: 24 Nm; Dauerstrom: 4.2 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 2.27 Nm/A; Rotorträgheit: 3500 x10-6 kg·m²; Gewicht: 13.6 kg; Versorgungsspannung: 400 Vac
• 9MMVQ9030424x — Nennmoment: 13 Nm; Spitzmoment: 30 Nm; Dauerstrom: 7.5 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 1.6 Nm/A; Rotorträgheit: 5000 x10-6 kg·m²; Gewicht: 18.25 kg; Versorgungsspannung: 400 Vac
• 9MMVQ0030428x — Nennmoment: 22 Nm; Spitzmoment: 55 Nm; Dauerstrom: 13.5 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 1.6 Nm/A; Rotorträgheit: 8000 x10-6 kg·m²; Gewicht: 26.5 kg; Versorgungsspannung: 400 Vac
• 9MMVQ1230428x — Nennmoment: 29 Nm; Spitzmoment: 71 Nm; Dauerstrom: 18 A; Nenndrehzahl: 3000 rpm; Drehmomentkonstante: 1.56 Nm/A; Rotorträgheit: 11500 x10-6 kg·m²; Gewicht: 34.5 kg; Versorgungsspannung: 400 Vac

Technische Spezifikationen

• Serie: MVQ series
• Aufbau: Käfigläufer
• Nennspannung: 180 Vac und 330 Vac
• IP-Schutz: IP 44 ohne Lüfter, IP 21 mit Lüfter, IP 54 auf Anfrage
• Isolationsklasse: F
• Betriebstemperaturbereich: -25°C bis +55°C
• Lagertemperaturbereich: -25°C bis +70°C
• Kühlung: Natürliche Kühlung und Zwangsbelüftung
• Resolver: 4-poliger Resolver
• Wälzlager: Abgedichtet, lebensdauergeschmiert
• Welle: Passfeder und standardisiertes Gewindeloch
• Oberfläche: Schwarze Beschichtung
• Thermischer Schutz: PTC, Schwellwert 130°C
• Flanschausführungen: B5 und B14
