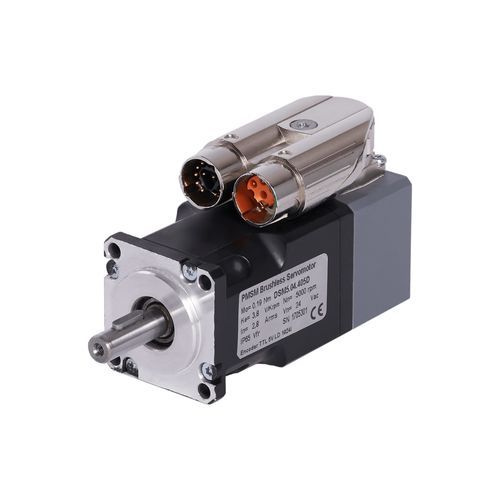

Bürstenloser Servomotor 9MDSM5 series

mit Bremsemit angeflanschtem EncoderIP55

Kurzbeschreibung
Bürstenloser Synchron-Servomotor der Baureihe 9MDSM5 für leistungsfähige Servoapplikationen. Geringes Cogging und niedrige Drehmomentwelligkeit durch 8-polige Bauweise, sinusförmige EMF und Hochtemperatur-Seltenerdmagneten. Drehmomentbereich deckt leichte bis mittlere Anwendungen ab (ca. 0,18–200 Nm, je nach Variante). Rückführung: Resolver, inkrementelle/absolute Encoder und Hiperface DSL für Ein-Kabel-Lösungen. Optionaler Haltebremsenbetrieb und Motortemperaturüberwachung per PTC- oder PT1000-Sensor.

Hauptmerkmale

• Ausgelegt für hohe Strom-Überlasten
• Breite Drehmomentabdeckung: ≈ 0,18–200 Nm (je nach Variante)
• Verschiedene Anschlussoptionen: Standard-Kabelaustritt oder M15–M40 Steckverbinder
• Feedback: Resolver, inkrementelle/absolute Encoder, Hiperface DSL verfügbar
• Optionaler Haltebremsenanschluss
• Motortemperaturüberwachung: PTC oder PT1000
• Hochtemperatur-Seltenerdmagneten; sinusförmige EMF; 8-poliges Design
• Integrierter thermischer Schutz
• Schutzarten: allgemeine Angabe IP55; Varianten-Tabellen listen IP64
• Normen & Zertifizierungen: CE, einschlägige EN-Normen und UL gelistet

Technische Varianten (Zusammenfassung nach Gruppen)

• 9MDSM504xx – 9MDSM505xx: Haltemoment 0,19–0,38 Nm; Spitzenmoment bis 1,3 Nm; Gewicht 0,53–0,68 kg; Maxdrehzahlen bis 8.500 min⁻¹ (mechanisch); Schutz IP64.
• 9MDSM521xx – 9MDSM522xx: Haltemoment 0,7–1,4 Nm; Spitzenmoment bis 4,9 Nm; Gewicht 1,2–1,7 kg; Maxdrehzahlen bis 8.000 min⁻¹; Schutz IP64.
• 9MDSM531xx – 9MDSM532xx: Haltemoment 1,5–2,9 Nm; Spitzenmoment bis 10 Nm; Gewicht 2,4–3,5 kg; Maxdrehzahlen bis 7.000 min⁻¹; Schutz IP64.
• 9MDSM533xx – 9MDSM534xx: Haltemoment 4,2–5,3 Nm; Spitzenmoment bis 18 Nm; Gewicht 4,6–5,7 kg; Schutz IP64; Drehzahlen variieren nach Variante.
• 9MDSM543xx: Haltemoment 11,3 Nm; Spitzenmoment bis 40 Nm; Gewicht ≈11,4 kg; Schutz IP64.
• 9MDSM551xx – 9MDSM552xx: Haltemoment 10–19 Nm; Spitzenmoment bis 65 Nm; Gewicht 11–16 kg; Schutz IP64.
• 9MDSM553xx – 9MDSM554xx: Haltemoment 27–35 Nm; Spitzenmoment bis 119 Nm; Gewicht 21–26 kg; Schutz IP64.
• 9MDSM561xx – 9MDSM562xx: Haltemoment 15–28 Nm; Spitzenmoment bis 72 Nm; Gewicht 17–23 kg; Schutz IP64.
• 9MDSM563xx – 9MDSM564xx: Haltemoment 50–70 Nm; Spitzenmoment bis 184 Nm; Gewicht 36–50 kg; Schutz IP64.

Konformität & Umgebungsdaten

• Betriebstemperatur: 0 bis 40 °C (Derating 1 %/K im Bereich 40–50 °C)
• Lagerungstemperatur: −25 bis +70 °C
• Luftfeuchtigkeit: 5 %–95 % nicht kondensierend
• Höhen: bis 1 000 m über dem Meeresspiegel
• Schutzarten: IP55 (allgemeine Angabe) und IP64 (Variante)
• Zertifizierungen: 2014/35/UE, 2014/30/UE, 2011/65/UE, EN 60034-1:2010, EN 60034-2-1:2014, EN 60204-1 und UL, sofern angegeben

Bestellung & Optionen

• Variante nach Drehmoment/Drehzahl/Gewicht wählen; zugehörige Gruppencodes (z. B. 9MDSM53xxx) für elektrische/mechanische Parameter beachten
• Erforderliches Feedback (Resolver, inkrementeller/absoluter Encoder, Hiperface DSL) und Anschluss-/Kabeloption (Standard-Kabelaustritt oder M15–M40) angeben
• Optionen: Haltebremse, PT1000-Temperatursensor, kundenspezifische Kabel und Montagezubehör
• Wenden Sie sich an den Lieferanten für detaillierte Datenblätter, Abmessungszeichnungen und Anschlusspläne
