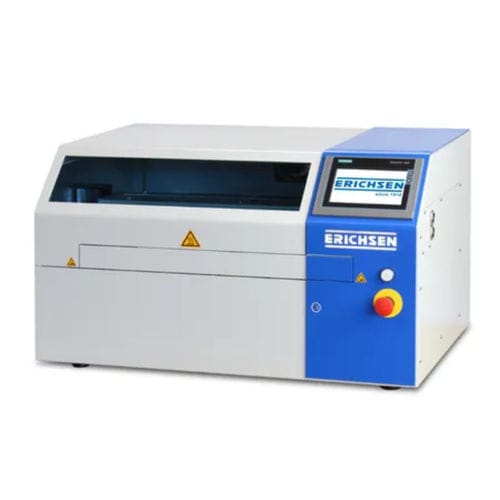

Trocknungsofen Model 432 Smart

BackAnalyseTest

Übersicht
Der Gradientenofen Modell 432 Smart ist ein Labortischgerät zur Beurteilung des Einbrenn- und Trocknungsverhaltens von Lack- und Pulverbeschichtungen, Harzen, Kunststoffen und ähnlichen Materialien. Er simuliert Produktions-Einbrennbedingungen durch programmierbare Aufheizgeschwindigkeit, Einbrenntemperatur und Haltezeiten und erlaubt Prüfungen bis 250 C (Modell 432 Smart I) bzw. bis 320 C (Modell 432 Smart II). Werden die Lacke mit einer Doppelrakel appliziert, können auf einem Prüfblech zwei verschiedene Lacke gleichzeitig getestet werden.

Prüfprinzip
Das Gerät erzeugt einen linearen oder gestuften Temperaturgradienten über ein Prüfblech mittels einer mikroprozessorgesteuerten Heizbank mit 45 isolierten Heizelementen. Aufheizgeschwindigkeit, Zieltemperaturen und Haltezeiten werden programmiert, um die Temperatur zu ermitteln, bei der sichtbare Veränderungen oder Schäden auftreten. Typische Abläufe: Applikation der Lacke, thermische Belastung im programmierten Gradient, Abspülen unter fließendem Wasser, Trocknen und visuelle Bewertung nach ~1 Stunde und nach 24 Stunden.

Zweck und Anwendung
Konzipiert für Forschung & Entwicklung sowie Qualitätskontrolle von Einbrennlacksystemen (z. B. Automobillacke, Einbrennlacke). Typische Einsätze: Bestimmung von Prozesstemperaturbereichen, Ermittlung der maximalen Einsatztemperatur (z. B. Vergilben von Bindemitteln, Pigmentveränderungen), Prozessoptimierung und schnelle, reproduzierbare Qualitätskontrollen gegenüber Konvektionsöfen.

Betrieb und Sicherheit
Menügeführte Bedienung über Touchpanel (Sprachen: DE/EN/FR). Anschlüsse: 2 × USB, 1 × LAN für Daten-/Druckerausgabe. Eine Haltevorrichtung transportiert und sichert Prüfbleche beim Ein- und Ausschub automatisch; eine Schutzklappe schließt nach Einschub selbsttätig. Für nicht explosionsgefährdete Laborräume vorgesehen; lokale Sicherheits- und Belüftungsvorschriften beachten.

Zubehör (Beispiele)

• Vierfach-Rakel / Doppel-Vierfach-Rakel (2 Kammern)
• Schablonen für Pulver / Prüfbleche aus Stahl
• Selbstklebende Markierungsstreifen
• Glasplatte aus Spezialglas
• Abluftschlauch 2,5 m
• Applikationsvorrichtung aus Aluminium

Charakteristika / technische Spezifikationen

• Modell: Modell 432 Smart
• Antrieb: Elektrisch
• Gewicht: ca. 103 kg
• Spannung: 230 V, 50/60 Hz
• Betriebstemperatur: 30 C - 250 C bzw. 30 C - 320 C
• Genauigkeit (Regelung Heizelemente): < ±2 C Oberflächentemperaturen auf 0,8 mm Prüfblechen (detaillierte Bereiche je Tmax: bis 200 C ±2 C; bis 250 C ±3 C; bis 320 C ±5 C — gemessen unter spezifizierten Prüfbedingungen)
• Heizbank: 45 isolierte Heizelemente
• Heizfläche: 520 × 100 mm
• Prüffläche (Blech): 500 × 70 mm
• Linearer Gradient: max. Temperaturdifferenz zwischen 30 und 250 (320) C: 100 C
• Stufengradient: wählbar 2, 3 oder 4 Stufen; max. Temperaturdifferenz zwischen zwei Stufen: 50 C
• Aufheizgeschwindigkeit: programmierbar 2 C bis 30 C/min
• Andruckvorrichtung: automatisches Ein-/Ausschieben (ca. 160 N)
• Leistungsaufnahme: 3400 VA
• Innenmaße (H × B × T): ca. 470 × 860 × 585 mm
• Außenmaße (B × T × H): ca. 870 × 655 × 500 mm
• Tragbar / Stationär: Stationär
• Prüfspuren / Prüfplätze: 45
