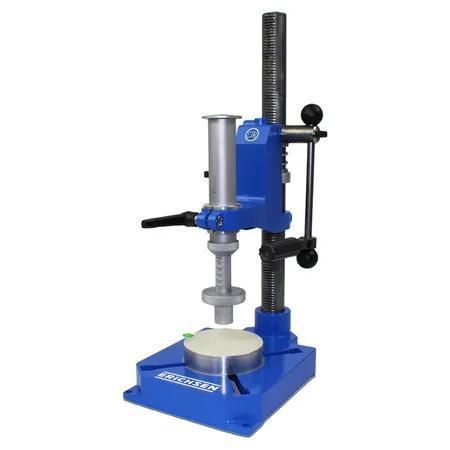

Drucktester Model 415

Kompressionfür Farbenfür Beschichtung

Das Trockengrad-Prüfgerät Modell 415 dient zur Bestimmung des Trockengrades von Lacken und Beschichtungen nach ISO 9117 anhand der modifizierten Bandow‑Wolff‑Methode. Es besteht aus einem Leichtmetallzylinder mit integrierter Druckfeder (zur Erzeugung einer Stempelkraft bis 250 N), einem Hebelmechanismus zur senkrechten Kraftübertragung und einer verstellbaren Stativplatte zur Anpassung an die Probendicke.

Prüfprinzip und Aufbau
Das Gerät ist als manuelles Stempelprüfgerät mit Stativ ausgeführt. Die im Zylinder wirksame Druckfeder liefert die Stempelkraft, die über einen Hebel senkrecht auf die Beschichtung übertragen wird. Die Stativplatte ist verstellbar, um verschiedene Probendicken aufzunehmen. Beigefügte Gewichte und eine Weichgummischeibe ermöglichen die normgerechte Anwendung der Prüflasten.

Durchführung der Prüfung

• Trockengrad 1
• Die Beschichtung wird mit Glasperlen (Ballotini) bestreut, die anschließend mit einem Haarpinsel entfernt werden.
• Trockengrad 2 und 3
• Auf die Beschichtung wird eine Papierscheibe gelegt, darauf die Weichgummischeibe. Die Belastungen von 20 g bzw. 200 g werden durch Auflegen der jeweiligen Einzelgewichte erzeugt (Belastungszeit 60 s).
• Trockengrad 4 bis 7
• Die Probentafel wird mit der Beschichtung nach oben auf die Stativplatte gelegt und nacheinander mit Papier- und Weichgummischeibe belegt. Die erforderliche Last (2 kg bzw. 20 kg), entsprechend einer Stempelkraft von 20 N bzw. 200 N, wird mittels Hebeldruck erzeugt und ca. 60 s aufrechterhalten.

Auswertung der Prüfung
Nach Entlastung wird die Beschichtungsoberfläche entsprechend der ISO‑9117‑Beurteilungstabelle bewertet, die mit der Prüfmethodik vorgesehen ist.

Lieferumfang

• Trockengrad-Prüfgerät, Modell 415
• Stativ
• Einzelgewicht für eine Belastung von 20 g
• Einzelgewicht für eine Belastung von 200 g
• 2 Weichgummischeiben, ∅ 22 mm
• 100 Papierscheiben, ∅ 26 mm
• Streuglasrohr (Ballotini‑Spender)
• 50 g Glasperlen (Ballotini), ∅ 125 - 250 μm, gemäß ISO 9117

Normen

• ISO 9117

Charakteristiken / Spezifikationen

• Antrieb: Manuell
• Abmessungen: Breite: ca. 150 mm // Tiefe: ca. 300 mm // Höhe: ca. 440 mm
• Nettogewicht: ca. 4,5 kg
• Maximale Stempelkraft: bis 250 N
• Im Lieferumfang enthaltene Belastungsgewichte für Standardlast < 2 kg (20 N): 20 g und 200 g (Durchmesser 24 mm)
• Weichgummischeibe: ∅ 22 mm, Dicke (5 ± 0,5) mm, Härte (50 ± 5) IRHD (DIN ISO 48)
• Ballotini: 50 g Glasperlen ∅ 125 - 250 μm (ISO 9117)
• Bestellnummer: 00930131
