Druckfestigkeits-Prüfgerät Model 416

manuellfür Farbefür Beschichtung

Anwendung
Das Durchtrocknungs-Prüfgerät Modell 416 dient zur Prüfung der Durchtrocknung (Oberflächentrocknung) von Farben, Lacken und ähnlichen Beschichtungen nach ISO 9117 / DIN EN 29117.

Prüfprinzip
Ein mit monofilem Nylongewebe belegter Prüfkopf, beladen mit einem definierten Gewicht, wird für eine begrenzte Dauer auf die Prüffläche abgesenkt und anschließend um 90° gedreht. Die Auswirkungen auf die Beschichtung werden nach dem Anheben des Prüfkopfes bewertet.

Ausführung und Funktion

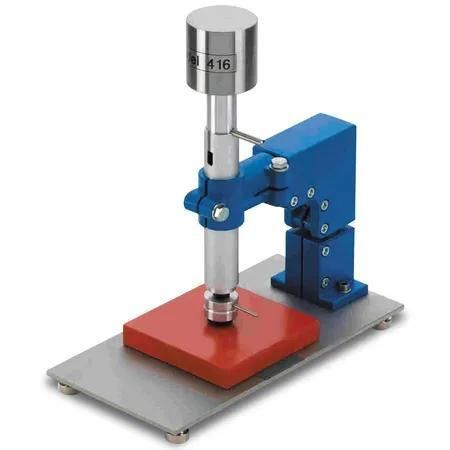

Das Gerät besteht aus einem Probentisch mit einem Stativ, das das Lastgewicht vertikal führt. Der Prüfkopf ist über ein Kugelgelenk mit dem Lastgewicht verbunden (Gesamtgewicht Prüfkopf 1500 g). An der Stirnseite ist eine Gummiplatte (Härte 50 IRHD nach ISO 48) aufgeklebt. Das monofile Nylongewebe (Fadendurchmesser 0,12 mm, 100 x 100 mm) wird von einem O-Ring gehalten und ist vor jeder Prüfung zu wechseln. Das Gerät ist vor Gebrauch mit der mitgelieferten Dosenlibelle und den verstellbaren Füßen waagerecht auszurichten.

Durchführung der Prüfung
Nach einer definierten Trocknungszeit den Prüfkopf auf die Probe absenken. 10 s drücken, Prüfkopf um 90° drehen und nach weiteren 2 s anheben. Sind keine Eindrücke oder Beschädigungen sichtbar, gilt die Durchtrocknung als erreicht; andernfalls nach geeigneter Zeit wiederholen (siehe Normen).

Lieferumfang

• Durchtrocknungsprüfgerät, Modell 416
• Dosenlibelle
• 100 Nylongewebe 100 x 100 mm

Normen

• ISO 9117
• DIN EN 29117

Charakteristiken / Spezifikationen

• Modellbezeichnung: Modell 416
• Bestellnummer: 01850131
• Antrieb: Manuell
• Abmessungen: Länge ca. 150 mm • Breite ca. 300 mm • Höhe ca. 305 mm
• Nettogewicht: ca. 4,5 kg
• Prüfkopf-Gesamtgewicht: 1500 g
• Gummiplatte: Härte 50 IRHD (nach ISO 48)
• Nylongewebe: monofil, Fadendurchmesser 0,12 mm, Format 100 x 100 mm (Einmalgebrauch)
• Prüfablauf: 10 s Druck, anschließend 90° Drehung, nach weiteren 2 s anheben
