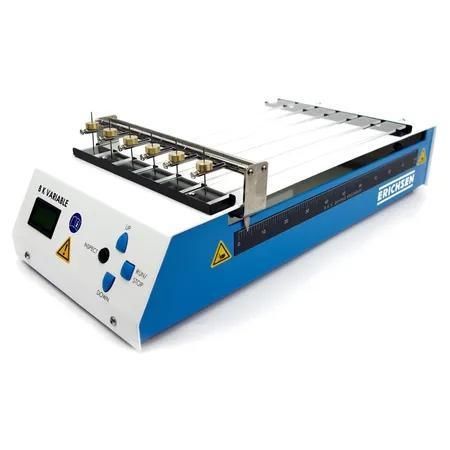

Trockenzeitrekorder Model 504-V

für IndustrieanwendungenLaborfür die Fahrzeugindustrie

Der Trocknungsrekorder Modell 504-V ist ein elektrisches Messgerät zur automatischen, registrierenden Erfassung des Trocknungsverhaltens von Anstrichen und ähnlichen Beschichtungen. Er ermöglicht die parallele Prüfung mehrerer Beschichtungen bei variablen Laufgeschwindigkeiten und konfigurierbaren Laufzeiten.

Technische Beschreibung
Das Gerät besteht aus einem Metallgehäuse mit Abdeckplatte, die als Plattform für Glasstreifen (305 x 25 mm) dient, auf welche die Beschichtungen aufgetragen werden. Die Prüfnadeln sind in einer Stahlhalterung befestigt. Der Rekorder bietet variable Laufgeschwindigkeiten und eine Auswahl von 20 vorprogrammierten Laufzeiten von 7,5 Minuten bis 96 Stunden; weitere Laufzeiten (in 30-Sekunden-Schritten) sind auf Anfrage verfügbar. Die eingestellte Zeit wird auf einem beleuchteten Display angezeigt. Zur Bestimmung von Übergangspunkten des Trocknungsprozesses wird die Haltevorrichtung manuell zurückgeführt und die Nadeln an der entsprechenden Stelle platziert, um die Zeit auf der Skala abzulesen.

Zweck und Anwendung
Der Trocknungsrekorder Modell 504-V bestimmt und registriert automatisch das Trocknungsverhalten von Lacken und ähnlichen Beschichtungen und ermöglicht vergleichende Prüfungen für Qualitätskontrolle sowie Forschung und Entwicklung.

Prüfprinzip
Eine Schleppnadel gleitet mit definierter Geschwindigkeit über den Beschichtungsfilm. Die von der Nadel erzeugte Spur variiert je nach Trocknungsgrad. Die verschiedenen Trocknungsstadien werden durch Auswertung von Zeit- und Spurmerkmalen des untersuchten Films ermittelt.

Lieferumfang

• Trocknungsrekorder, Modell 504-V
• 6 Glasstreifen (305 x 25 mm)
• 6 Prüfnadeln
• Netzkabel
• Bedienungsanleitung

Charakteristiken / Spezifikationen

• Antrieb: Elektrisch
• Sicherungen: Netzkabelstecker 13 Amp
• Spannung: 100-240 VAC, 50/60 Hz, 1,8 Amp
• Abmessungen: Höhe: ca. 120 mm; Breite: ca. 470 mm; Tiefe: ca. 220 mm
• Nettogewicht: ca. 3,3 kg
• Laufzeiten: variabel (20 vorprogrammiert von 7,5 min bis 96 h; weitere Laufzeiten in 30-s-Schritten auf Anfrage)
• Arbeitslänge: 300 mm
• Portabel / Stationär: Stationär
• Prüfplätze / Prüfspuren: bis zu 6
• Standard-Laufzeiten: 7,5 min, 15 min, 30 min, 1 Std., 1,5 Std., 2 Std., 3 Std., 4 Std., 6 Std., 9 Std., 12 Std., 15 Std., 18 Std., 24 Std., 30 Std., 36 Std., 48 Std., 60 Std., 80 Std., 96 Std.
