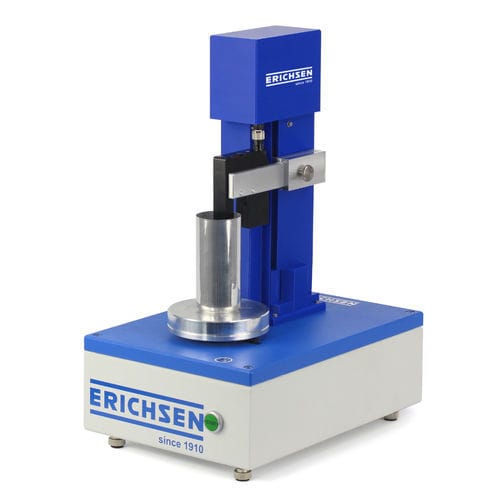

Zipfel-Messgerät Model 126

optischkontaktlosIndustrie

Das Zipfelausmessgerät Modell 126 Plus-Optic ist ein stationäres Gerät zur optischen, berührungslosen axialen Vermessung der Zipfligkeit an Tiefziehnäpfen und Rohdosen. Es erfasst die Napfkante während einer Umdrehung und liefert standardisierte Auswertungen mit exportierbaren Prüfprotokollen.

Übersicht

• Optische, berührungslose Messung der Zipfligkeit an Tiefziehnäpfen mittels optischer Messeinheit (Modell 126 Plus-Optic); kein mechanisches Spannfutter erforderlich — in der Optic-Variante werden die Näpfchen magnetisch auf dem Drehtisch gehalten.
• Aufbau: Drehtisch und vertikaler Messkopf. Bei nicht-optischen Varianten zentriert und fixiert ein Backenfutter das Prüfmuster.
• Die Messung erfolgt während einer Umdrehung des Drehtisches, während der Sensor die Kontur der Napfkante erfasst; in pneumatischen Versionen senkt sich eine Prüfrrolle auf die Probe.
• Bedienung über mitgelieferte Auswertesoftware am PC oder direkt am Gerät; PC ist durch den Anwender zu stellen.

Prüfprinzip und Ergebnisse

• Die Messeinheit erfasst die Napfkante während einer Umdrehung und fährt danach in Grundstellung zurück, um einen schnellen Probenwechsel zu ermöglichen.
• Ausgabeformate: .pdf, .txt, .csv (importierbar in MS Excel).
• Das Prüfprotokoll beinhaltet (unter anderem):
• He_(mm) = Mittlere Zipfelhöhe
• He,max (mm) = Maximale Zipfelhöhe
• H_(mm) = Mittlere Näpfchenhöhe
• Z(%) = Mittlere Zipfelung in %
• Anzahl der Zipfel
• Datum, Charge, Prüfer und weitere Protokolldaten

Lieferumfang

• Zipfelausmessgerät, Modell 126 Plus-Optic
• Auswertesoftware
• Herstellerprüfzertifikat M

Normen

• DIN EN 1669
• ISO 11531

Zubehör (Beispiel)

• Kalibrierringe (2 Ringe) — Zubehörartikel (Bestellnummer: 29490132)

Charakteristiken / Technische Spezifikationen

• Antrieb: Elektrisch
• Gewicht: ca. 12 kg
• Gehäuse: Stahl, pulverbeschichtet
• Schutzart: IP20
• Platzbedarf (L x B): 350 x 250 mm; Höhe max.: 550 mm
• Näpfchenhöhe: 15–150 mm
• Näpfchendurchmesser: 25–120 mm (abweichende Durchmesser auf Anfrage)
• Stromversorgung: 110–240 V AC, 50/60 Hz
• Antastung: optisch
• Datenschnittstelle: USB
• Elektrische Leistung: 60 VA
• Sensorauflösung: 0,014 mm
• Subpixel-Genauigkeit: 0,007 mm
• Messhub: 25 mm
• Zeit pro Messung: ca. 18 s
• Zusätzlich erforderlich: PC, mind. Windows 10
• Portabel / Stationär: Stationär
• Messgenauigkeit des Geräts: ±0,04 mm
• Zulässige Umgebungstemperatur: 10–40 ºC
• Messwerte pro Umdrehung: ~1500
• Bestellnummer: 33970131
