Multiparameter-Prüfmaschine Model 134

für TiefziehprozesseautomatischPLC-gesteuert

Produktbeschreibung
Die Blechprüfmaschine Modell 134 ist eine elektrohydraulisch betriebene Universal-Blechprüfmaschine mit einer maximalen Ziehkraft von 120 kN und einer vorwählbaren Blechhaltekraft von bis zu 45 kN. Sie verfügt über eine Stanze im Prüfkopf (max. Stanzkraft 200 kN), einen vollautomatischen Prüfungsablauf und eine automatische Abschaltung bei Probenriss. Die Bedienung erfolgt über ein resistives Touchpanel mit automatischer Menüführung.


Zweck und Anwendung
Diese Maschine ermöglicht die schnelle und exakte Durchführung aller gängigen Tiefziehprüfverfahren an Eisen- und Nichteisenmetallen im Feinblechbereich sowie weiterer technologischer Prüfungen. Sie eignet sich für die Durchführung der ERICHSEN-Tiefungsprobe und der ERICHSEN-Tiefzieh-Näpfchenprobe an Blechen und Bändern. Prüfungen nach Olsen-Spezifikationen (USA) sind mit entsprechenden Werkzeugen ebenfalls möglich.


Vorteile für Qualitätssicherung und Forschung

• Senkung des Fabrikationsausschusses durch stichprobenartige Überwachung der Tiefziehqualität kaltgewalzter Bleche direkt in der Produktion oder Prozessabteilung.
• Ausmusterung minderwertigen Materials durch Eingangskontrolle – sofortige Feststellung der Tiefzieheigenschaften ohne besondere Probenvorbereitung.
• Ermittlung der am besten geeigneten Blechqualitäten für bestimmte Ziehteile und Optimierung des Preis/Leistungsverhältnisses in der Herstellung.

Aufbau und Bedienung

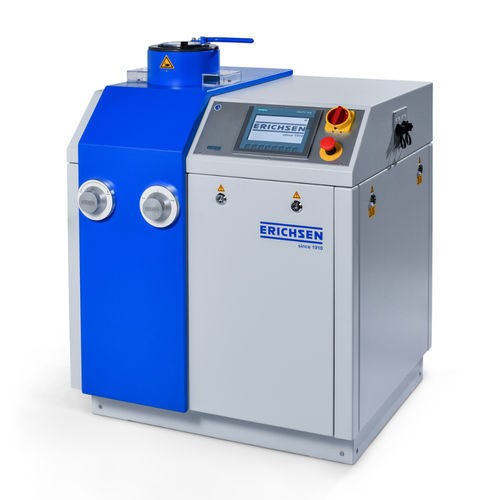

Die Maschine besteht aus einem stabilen Stahlblechgehäuse mit integriertem Prüfaggregat (Prüfzylinder mit 3 Arbeitskolben für Stanzen/Blechhalten, Ziehen und Ausstoßen). Not-Aus-Schalter befinden sich auf der Bedientafel neben dem Touchpanel. Die Regelventile für Zieh- und Blechhaltekrafteinstellung sind bedienerfreundlich an der Gehäusefront angebracht. Im Maschinenschrank sind Antriebsmotor, Hydraulikpumpe, Ölbehälter, elektro-hydraulische Steuer- und Förderaggregate sowie elektronische Messumformer für die exakte Erfassung der Prüfparameter untergebracht.


Weitere technische Vorzüge

• Bajonett-Verschluss am Zylinderkopf für schnellen Werkzeugwechsel und direkten Zugriff auf Matrizen, Schnittringe etc.
• Stufenlos regelbare Ziehgeschwindigkeit, die über den gesamten Ziehweg konstant bleibt, unabhängig von Lastwechseln.
• Kardanische Auflage der Ziehmatrizen für kräftegleiches, paralleles Einspannen des Prüfbleches, unabhängig von Dickenabweichungen.
• Crack-Detektor für optimale Risserkennung und automatische Abschaltung bei Probenriss (ERICHSEN-Tiefungsprobe).

Normen

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Technische Daten

• Antrieb: Elektrohydraulisch
• Zugkraft: 120 kN
• Ziehkraft: max. 120 kN
• Prüfung 1: Erichsen-Tiefung
• Prüfung 2: Tiefziehprüfung
• Stanzkraft: max. 200 kN
• Abmessungen: ca. 900 mm / 1100 mm / 800 mm (B x H x T)
• Blecheinschub: max. 110 mm Breite
• Netzanschluss: 400 V Drehstrom / 50 Hz / 2,2 kW
• Blechhalterweg: ca. 35 mm
• Gewicht, netto: ca. 470 kg
• Ziehstempelweg: ca. 60 mm
• Blechhaltekraft: max. 45 kN
• Ziehgeschwindigkeit: max. 770 mm/min
