Multiparameter-Prüfmaschine Model 146

automatischvollautomatischcomputergesteuert

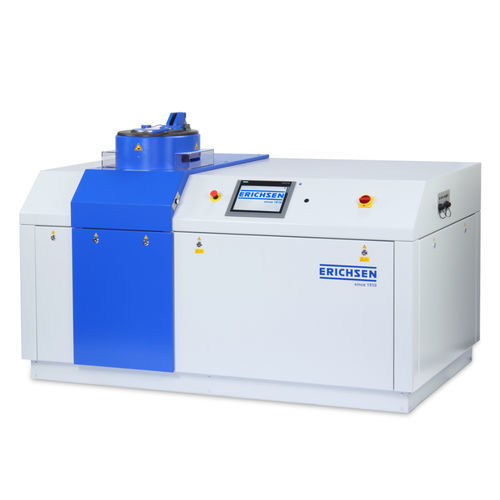

Die elektrohydraulische Universal-Blechprüfmaschine Modell 146 von ERICHSEN ist für Erichsen‑Tiefung, Tiefziehprüfung und FLC‑Messungen an Eisen- und Nichteisenmetallen konzipiert. Sie zeichnet sich durch eine stufenlos regelbare, lastunabhängige Ziehgeschwindigkeit mit hoher Maximalgeschwindigkeit sowie vielfältige Ausstattungs- und Prüfoptionen aus.

Anwendung

• Vierkantzug (40 x 40 mm oder 70 x 70 mm)
• Tiefzieh-Aufweit-Probe (ISO 16630)
• Ermittlung der Formänderungskurven (FLC)
• LDH-Test
• Tiefziehprüfung mit Blechhalteschnellablass (für Zipfelprüfung)
• Tiefungsprobe mit vorwählbarem Ziehstempelweg
• Tiefziehprobe mit Warmziehvorrichtung bis 550 °C / 700 °C (optional)
• Bulge-Test nach ISO 16808
• ERICHSEN-Tiefungsprobe an lackierten Blechen nach DIN ISO 1520
• Stanzlack- und Coil-Coating-Tiefzieh-Näpfchen-Probe
• Sonderprüfungen auf Anfrage

Ausführung / Merkmale

• Elektrohydraulischer Antrieb; Prüfablauf automatisch oder manuell steuerbar (SPS-Steuerung, optional PC-gesteuert)
• Separater Ölkreislauf mit Pumpe hoher Förderleistung für stufenlos regelbare, über den gesamten 150 mm Ziehweg konstante Ziehgeschwindigkeit (bis ca. 3000 mm/min)
• Dreifach-Hydraulik-System zur wirtschaftlichen Konstruktion
• Rondenstanze im Prüfkopf
• Hydraulischer Näpfchen-Auswerfer
• Vollautomatischer Prüfungsablauf möglich
• Bajonettverschluss am Zylinderkopf für schnellen Zugriff auf Matrizen, Schnittringe und einfachen Austausch der Prüfwerkzeuge
• Stufenlos regelbare Ziehgeschwindigkeit, einmal eingestellt konstant unabhängig von Lastwechseln
• Kardanische Auflage der Ziehmatrizen für kräftegleiches, paralleles Einspannen unabhängig von Dickenabweichungen

Normen

• ISO 8490
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825
• ISO 12004
• EN 14-58
• ISO 16808

Charakteristika / Technische Spezifikationen

• Antrieb: Elektrohydraulisch
• Ronden-ø: bis 220 mm
• Prüfungen: Erichsen-Tiefung, Tiefziehprüfung, Lochaufweitung, FLC-Test (u. a.)
• Bulge-Test (optional)
• Ziehkraft, max.: 600 kN (146-60), 1000 kN (146-100)
• Antriebsleistung: 55 kW
• Betriebsspannung: 400 V / 3∼, 50/60 Hz (andere Spannungen auf Anfrage)
• Stanzkraft, max.: 800 kN (146-60), 1000 kN (146-100)
• Ziehgeschwindigkeit: bis ca. 3000 mm/min (stufenlos regelbar)
• Blechhaltekraft, max.: 2 bis 100 kN und 10 bis 600 kN (146-60), 5 bis 250 kN und 20 bis 1000 kN (146-100)
• Bulge-Test (Bulge-ø): bis 100 mm
• NAKAJIMA-Test (Stempel-ø): bis 100 mm
• Digitale Anzeigeinstrumente (Ziehkraft): Auflösung 0,1 kN
• Digitale Anzeigeinstrumente (Ziehstempelweg): Auflösung 0,1 mm (auf Wunsch 0,01 mm)
• Digitale Anzeigeinstrumente (Blechhaltekraft): Auflösung 0,1 kN
