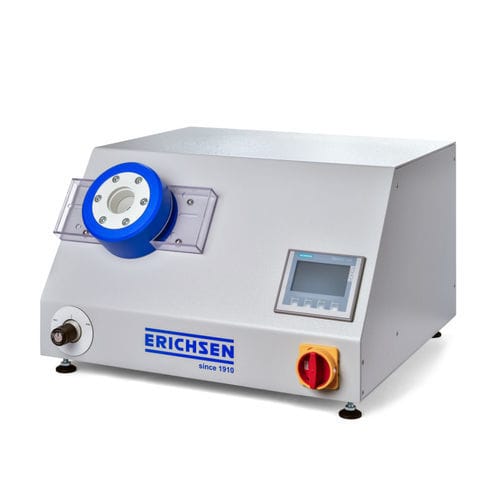

Multiparameter-Prüfmaschine Model 111

für TiefziehprozesseautomatischPLC-gesteuert

Produktbeschreibung
Die elektrohydraulische Erichsen-Tiefungsprüfmaschine Modell 111 ist eine elektronisch gesteuerte Prüfmaschine mit einem elektro-hydraulischen Antrieb und einer maximalen Ziehkraft von 45 kN. Sie zeichnet sich durch eine zweckmäßige und übersichtliche Bauweise aus, die eine besonders bedienerfreundliche Handhabung ermöglicht. Die Menüführung erfolgt klar und übersichtlich über ein Touchpanel mit fünf frei programmierbaren Programmen und Werkzeugwechsel, inklusive passwortgeschützter Ebenen zum Schutz vor unbefugten Zugriffen. Auf dem Startbildschirm werden alle erforderlichen Parameter wie Ziehweg, Ziehkraft und Ziehgeschwindigkeit angezeigt. Die Maschine ist zudem mit einer individuell einstellbaren Risserkennung ausgestattet.

Zweck und Anwendung
Diese Blechprüfmaschine ist speziell für die schnelle und einfache Wareneingangskontrolle und Qualitätsprüfung an Blechen und Bändern konzipiert. Dank ihrer robusten Bauweise eignet sie sich auch hervorragend für die Produktionsüberwachung.

• Senkung des Fabrikationsausschusses durch stichprobenartige Überwachung der Tiefziehqualität kaltgewalzter Bleche direkt in der Produktion oder in der Prozessabteilung.
• Ausmusterung minderwertigen Materials durch die Eingangskontrolle mittels der ERICHSEN-Tiefungsprobe. Ohne besondere Probenvorbereitung kann sofort festgestellt werden, inwieweit das angelieferte Blechmaterial die vorgeschriebenen Tiefzieheigenschaften aufweist.
• Ermittlung der am besten geeigneten Blechqualität für bestimmte Ziehteile und damit Optimierung des Preis/Leistungsverhältnisses in der Herstellung.

Die zahlenmäßige Erfassung der Blechqualität durch den ERICHSEN-Tiefungswert bildet die Grundlage für eine Verständigung zwischen Blechherstellern und -verarbeitern. Die Risscharakteristik und die Oberflächenstruktur (Korngröße) lassen Rückschlüsse auf die Blechqualität bzw. die Tiefziehfähigkeit eines Materials zu und sind speziell bei der Blechherstellung von großer Bedeutung. Die Prüfmaschine ist aufgrund der robusten Konstruktion und der angewandten Ölhydraulik verschleißarm, was eine hohe Wiederholgenauigkeit der Prüfergebnisse über einen langen Zeitraum gewährleistet.

Ausführung
Die als Tischmodell ausgeführte Prüfmaschine hat kompakte Abmaße und benötigt nur eine geringe Stellfläche. In einem stabilen Blechgehäuse sind alle hydraulischen und elektronischen Regel- und Antriebseinheiten untergebracht. Auf der Frontplatte sind die für die Funktion erforderlichen Bedienelemente und das Touchpanel übersichtlich angeordnet. Der Prüfzylinder ist schräg eingebaut, sodass die Prüfung auch in sitzender Position durchgeführt werden kann. Ein Öffnen des Prüfkopfes zum Herausnehmen des geprüften Bleches ist nicht mehr nötig, da der hydraulische Blechhalter das Blech nach erfolgter Prüfung automatisch wieder freigibt. Der gesamte Prüfvorgang, einschließlich der Risserkennung, läuft selbsttätig ab.
 Bei der Durchführung der ERICHSEN-Tiefungsprobe wird das zu prüfende Blech in Form eines Streifens in den Prüfzylinder eingelegt und durch diagonalen Anschlag zentriert. Nach Drücken des Start“-Knopfs wird das Probeblech mit festeingestellter Blechhalterkraft von 10 kN an die Ziehmatrize gedrückt. Nach Erreichen der Blechhaltekraft wird der eigentliche Tiefziehvorgang eingeleitet. Die Prüfmaschine ist mit einer individuell einstellbaren Risserkennung ausgerüstet, sodass der Vorschub bei Probenriss automatisch gestoppt wird und immer ein objektives Prüfergebnis erzielt wird. Mit der Timer-Einstellung lässt sich die Risserkennung zeitlich verzögern oder durch manuelle Eingabe des Kraftabfalls verändern (im Programm in 0,01 kN-Schritten). Diese Möglichkeit der Einstellung ist bei dickeren Blechen häufig notwendig, damit der gemäß Norm geforderte Riss eindeutig erreicht werden kann.a

Normen

• EN ISO 20482
• JIS Z-2247
• ISO 8490
• EN 14-58
• EN 14-67

Technische Daten

• Antrieb: Elektrohydraulisch
• Zugkraft: max. 45 kN / 100 bar
• Prüfung: Erichsen-Tiefung
• Abmessungen: ca. 620 x 370 x 700 mm (B x H x T)
• Nettogewicht: ca. 135 kg
• Anschlusswert: 1,5 kW
• Stromanschluss: 230 V, 3~, 50 Hz
• Ziehstempelhub: 19 mm
• Blechhaltekraft: 10 kN 1,5 kN
• Probenabmessungen: max. 105 x 2 mm (Blechbreite x Blechdicke - bei einer Zugfestigkeit des Blechs von ca. 400 N/mm²)
• Ziehgeschwindigkeit: max. 150 mm/min
• Portabel / Stationär: Stationär
