Erichsen-Leitfähigkeit-Tester Model 100

für BlecheF&Efür Produktion

Übersicht
Das Modell 100 ist eine handbetriebene Erichsen-Tiefungsprüfmaschine als Tischgerät zur Beurteilung der Umformbarkeit von Blechen und Folien nach der genormten Erichsen-Tiefungsprobe. Sie ist für einfache, wenig aufwändige Bedienung konzipiert und eignet sich für begrenzte Prüfungen im Werk und dünnere Materialien.

Anwendung
Die handbetriebene Prüfmaschine dient zur Ermittlung der Tiefzieheigenschaften von Eisen‑ und NE‑Metallen sowie dünnen Folien; sie ist besonders geeignet, wenn nur begrenzte Blechumformungsprüfungen erforderlich sind und für dünnere Werkstoffe.

Nutzen
Mit dem Modell 100 lassen sich die Tiefziehqualitäten schnell und unkompliziert bestimmen, um das kostengünstigste, noch geeignete Material für ein gezogenes Bauteil zu identifizieren. Der genormte Erichsen‑Tiefungswert zeigt zudem die Korngröße an der Kuppe der Tiefung und kann bei der Materialbeschaffung als Spezifikation dienen.

Beschreibung / Prüfablauf

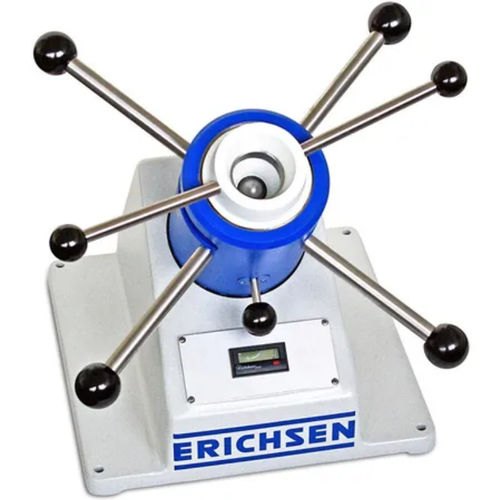

Das Gerät ist ein Tischgerät mit gusseisernem Maschinenkörper und zylindrischer Prüfkappe. Das Probeblech oder die Folie wird durch die Öffnung der Prüfkappe eingelegt, die Prüfkappe gegen eine Zentrierhülse angezogen, um das Blech mit der normgerechten Blechhaltekraft zu spannen, und durch Herausziehen des Kupplungsstifts wird der Tiefungsvorgang gestartet. Der aktuelle Tiefungswert ist an einem digitalen Zählwerk ablesbar. Verformungsvorgang und Rissbildung lassen sich von oben am Matrizenhalter beobachten; bei schlechter Beleuchtung oder bei Verwendung kleiner Prüfwerkzeuge empfiehlt sich ein Mikroskop mit batteriebetriebener Beleuchtung.

Lieferumfang

• Blechprüfmaschine, Modell 100
• Prüfwerkzeug Nr. 27
• Einheits‑Schmiermittel nach DIN, ISO und EURONORM
• Betriebsanleitung

Normen

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Charakteristiken / Spezifikationen (technische Daten)

• Antrieb: Manuell
• Prüfung: Erichsen-Tiefung
• Abmessungen (B × T × H): ca. 340 × 350 × 450 mm
• Ziehweg (Hub): max. 18 mm
• Zugkraft: 30 kN
• Ziehgeschwindigkeit: Manuell
• Blechhaltekraft: 10 kN (fest eingestellt)
• Portabel / Stationär: Stationär
• Prüfblechbreite: 13 – 90 mm
• Tiefungsanzeige: Digital (Genauigkeit 0,1 mm)
• Prüfblechdicke: 0,1 – 1,5 mm (Folien — Mindeststärke: 0,005 mm)
