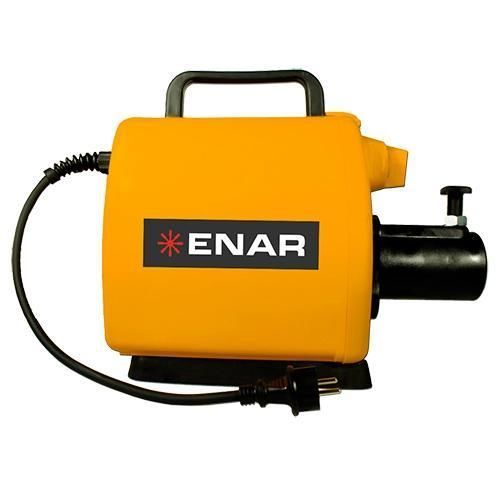

Einphasiger Motor VPA-H series

dreiphasig115 Vmit Schaltkupplung

Produktübersicht
Der VPA-H ist ein elektrischer Rüttlermotor zum Antrieb pendelnder Rüttelflaschen und des TNR-H-Systems auf Baustellen, die Leistung, Zuverlässigkeit und Anpassungsfähigkeit erfordern. Er ist in Einphasen- und Dreiphasenversionen erhältlich und kompatibel mit verschiedenen Flaschendurchmessern und Antriebswellenlängen.

Hauptmerkmale

• Dreiphasenmotor mit Kupplung (ebenfalls in Einphasen-Ausführung verfügbar).
• Doppelt isolierter Motoraufbau.
• Auslegung für längere Einsatzzeiten.
• Schutzgehäuse gegen Stöße und Spritzwasser; leicht zu reinigen.
• Wartungsarme Konstruktion.

ANR / TNR — Leistungsdaten

• Rotationsfrequenz der Welle: 3.000 U/min.
• Pendelsystemdrehzahl an der Spitze der Rüttelflasche: bis zu 12.000 U/min.
• Kompatibel mit elektrischen, diesel- und benzinbetriebenen Antrieben (je nach Konfiguration).

Anwendungen
Antriebslösung für pendelnde Rüttelflaschen zur Betonverdichtung und Schwingungsübertragung in Schalungen auf Baustellen; geeignet für Bauunternehmer, Vermietflotten und Fertigteilwerke, die Austauschbarkeit und konstante Leistung benötigen.

Vorteile

• LANGLEBIGKEIT: Motorisierung für lange Belastungszyklen.
• VIELSEITIGKEIT: verschiedene Spannungen und Kombinationen von Flasche/Antriebswelle verfügbar.
• SCHUTZGEHÄUSE: verringert Ausfallzeiten, indem der Motor vor Stößen und Betonspritzern geschützt wird.
• NIEDRIGER WARTUNGSAUFWAND: geringer Bedarf an Ersatzteilen und regelmäßigen Eingriffen.

Technische Tabelle - Motor VPA-H
VPAM-H 230V | VPAME-H 115V
ABMESSUNGEN: 440 x 190 x 340 mm | 440 x 190 x 340 mm
FREQUENZ: 50 Hz | 50 Hz
LEISTUNG: 1,5 cv | 1,5 cv
MODELL: VPAM-H 230V | VPAME-H 115V
UMDREHUNGEN (U/min): 3000 | 3000
SPANNUNG: 230V ~ 1 | 115V ~ 1
GEWICHT: 12 kg | 12 kg

Technische Tabelle - TNR-H + ANR
Verfügbare Varianten: TNR-H 6-25 + ANR 25; TNR-H 6-38 + ANR 38; TNR-H 6-48 + ANR 48; TNR-H 6-58 + ANR 58; TNR-H 6-70 + ANR 70; TNR-H 4-25 + ANR 25; TNR-H 4-38 + ANR 38; TNR-H 4-58 + ANR 58; TNR-D 4-70 + ANR 70
DURCHMESSER: 25 mm; 38 mm; 48 mm; 58 mm; 70 mm
LÄNGEN: 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

Technische Spezifikationen

• Motordaten (Abmessungen): 440 x 190 x 340 mm.
• Frequenz: 50 Hz.
• Leistung: 1,5 cv.
• Drehzahl Motor / Welle: 3.000 U/min.
• Spannungsvarianten: 230V ~ 1 und 115V ~ 1.
• Gewicht Motor: 12 kg.
• Pendelsystemdrehzahl: bis zu 12.000 U/min an der Rüttelflasche.
• Verfügbare Rüttelflaschen-Durchmesser: 25, 38, 48, 58, 70 mm; Längen: 4 m und 6 m.
